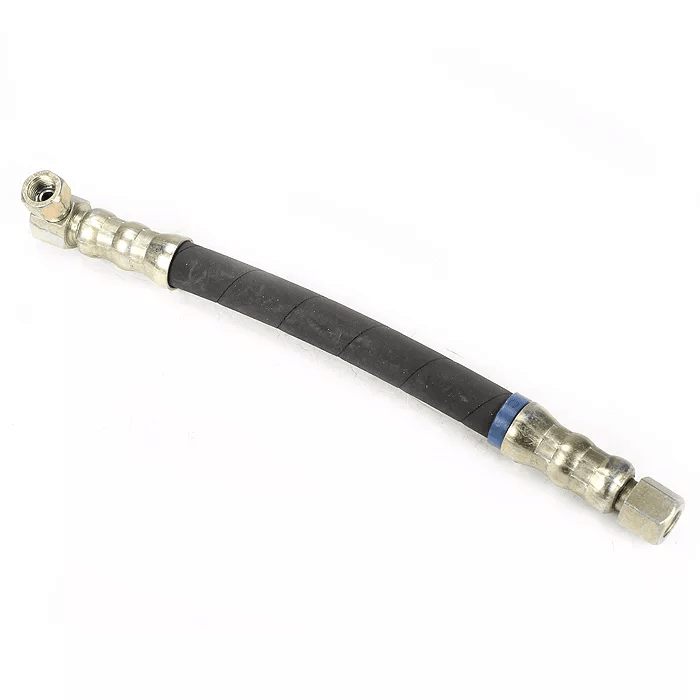

Рукав ВД (шланг) L=360 Г=М24+К30/Г=М24+К30 фитинг 90 град. ГУРа УРТ 4320-3408669

Наименование

Рукав высокого давления (шланг) ГУР, длина 360 мм, фитинги Г=М24+К30/Г=М24+К30, угол 90°, производитель УРТ, артикул 4320-3408669.

Производитель

УРТ (Уральский резинотехнический завод).

Тип

Рукав высокого давления (РВД) для гидравлической системы рулевого управления (ГУР) грузовых автомобилей; гибкий трубопровод с металлическими фитингами под углом 90° для компактной прокладки магистрали.

Технические характеристики (списком, с числами и единицами)

Длина рукава (по осям фитингов): 360 мм.

Тип фитингов: гайка М24 + конус 30° с обеих сторон (Г=М24+К30).

Угол поворота фитингов: 90° (для оптимальной компоновки в стеснённом моторном отсеке).

Внутренний диаметр (условный проход): 12 мм (типовой размер для ГУР грузовых авто).

Наружный диаметр шланга (в оплётке): ориентировочно 20-22 мм.

Рабочее давление: рассчитано на штатные параметры ГУР грузовых автомобилей (до 10-14 МПа).

Материал шланга: маслостойкая резина (внутренний слой - для гидравлических жидкостей типа «Р», средний слой - 1-2 слоя стальной оплётки, наружный - износостойкая озоностойкая резина).

Температурный диапазон эксплуатации: от -45 °C до +120 °C (кратковременно до +135 °C).

Вес: ориентировочно 0,45-0,55 кг (зависит от толщины оплётки и исполнения).

Сторона установки: магистраль ГУР (подача или слив - по схеме конкретного автомобиля).

Количество крепёжных точек/фитингов: 2 (по одному на каждом конце).

Особенности конструкции: Назначение: транспортировка гидравлической жидкости между насосом ГУР и рулевым механизмом (гидрораспределителем/гидроцилиндром) под высоким давлением; компенсация вибраций и смещений агрегатов при работе подвески. Армирование: многослойная стальная оплётка обеспечивает устойчивость к импульсным нагрузкам и предотвращает разрыв при скачках давления. Стойкость к агрессивным средам: внутренний слой устойчив к гидравлическим маслам типа «Р», «А», ATF, а также к воздействию дорожных реагентов и озона. Герметичность: уплотнение по конусу 30° совместно с резьбовым соединением М24; при монтаже требуется контроль момента затяжки согласно руководству по ремонту. Особенности установки: прокладка без перекручивания рукава, соблюдение минимального радиуса изгиба (не менее 5-6 диаметров шланга); фиксация стяжками/скобами для исключения трения о подвижные элементы. Совместимость с узлами: подходит к стандартным насосам ГУР, рулевым механизмам и магистралям шасси Урал с резьбой М24 и конусом 30°; совместим с кронштейнами крепления штатных линий ГУР.

Применяемость:

Автомобили: Урал 4320, Урал 43202, Урал 43203, Урал 43206, Урал 5557, Урал 55571, Урал 3255.

Двигатели: ЯМЗ-236, ЯМЗ-238, ЯМЗ-536, КамАЗ-740.
