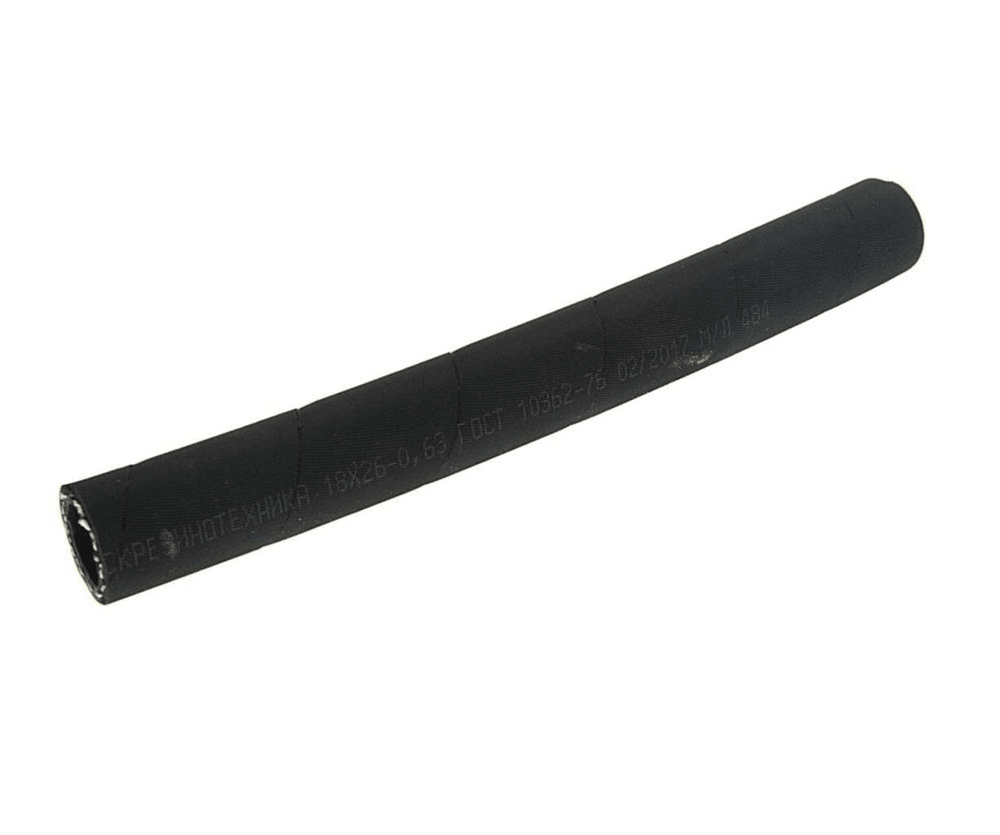

Шланг КАМАЗ низкого давления ГУР передний КВАРТ 53203408137

Наименование

Шланг низкого давления ГУР передний КАМАЗ, артикул 5320-3408137, производитель КВАРТ.

Производитель

КВАРТ (Россия) - специализированный производитель резинотехнических изделий (РТИ), в том числе рукавов высокого и низкого давления для систем гидроусилителя руля грузовых автомобилей. Продукция предприятия применяется как в составе заводской комплектации, так и в качестве сменной запчасти для технического обслуживания и ремонта.

Тип

Гибкий шланг низкого давления для гидравлической системы рулевого управления (ГУР) грузового автомобиля. Относится к категории напорно-всасывающих рукавов для перекачки рабочих жидкостей ГУР (минеральных масел) при умеренном давлении. Входит в каталожную группу «Рулевое управление», подгруппу «Трубопроводы и шланги ГУР». В сборочных чертежах КАМАЗ обозначается как «шланг низкого давления передний» (в отличие от заднего или сливного).

Технические характеристики

Шланг предназначен для подачи рабочей жидкости (масла) от насоса ГУР к распределителю (рулевому механизму) и для слива масла обратно в бачок насоса в контуре низкого давления. Максимальное рабочее давление - 0,8-1,0 МПа (8-10 кгс/см²). Разрывное давление - не менее 4,0 МПа. Температура эксплуатации - от -45 °C до +100 °C (кратковременно до +120 °C). Конструкция - многослойный рукав: внутренний маслостойкий слой из синтетического каучука, армирующий корд (текстильный, 1-2 слоя), наружный износостойкий слой из маслобензостойкой резины. Длина шланга по осевой линии - 230-250 мм (в зависимости от партии). Внутренний диаметр - 18 мм. Наружный диаметр - 26-28 мм. Концевые соединения - металлические наконечники (штуцеры) под хомутовую фиксацию; тип крепления - обжимные втулки, неразъёмные. Вес изделия - 0,09-0,103 кг. Габариты упаковки - 0,25×0,03×0,03 м. Соответствует требованиям ГОСТ 10362-76 и отраслевым ТУ на РТИ для автотехники. Код ТН ВЭД - 4009320000.

Особенности конструкции: Назначение. Шланг передаёт рабочую жидкость в контуре низкого давления от насоса ГУР к рулевому механизму и обеспечивает возврат масла в бачок. Он не рассчитан на высокое давление, возникающее при сопротивлении повороту колёс - эту функцию выполняет напорная магистраль высокого давления. Материал. Внутренний слой - маслостойкая резина на основе бутадиен-нитрильного каучука (NBR), устойчивая к гидравлическим маслам. Армирование - текстильный корд, обеспечивающий гибкость и стойкость к вибрациям. Наружный слой - износостойкая резина, устойчивая к брызгам масла, топлива, дорожной грязи и перепадам температур. Особенности установки. Шланг монтируется в передней части рамы/мотора в зоне доступа к насосу ГУР и рулевому механизму. Крепление - хомутами на штуцерах. При установке важно не допускать перекручивания, резких перегибов (минимальный радиус изгиба - не менее 5-6 диаметров шланга) и контакта с горячими деталями (выпускной коллектор, приёмная труба). Перед монтажом рекомендуется проверить чистоту штуцеров и отсутствие заусенцев. Совместимость с узлами. Совместим с насосами ГУР типа 5320-3407200, рулевыми механизмами типа 4310-3400012 и аналогичными, имеющими штуцеры под шланг Ø18 мм с хомутовым креплением. Не является взаимозаменяемым с напорными шлангами высокого давления (у них другая конструкция и маркировка). Эксплуатационные требования. Периодическая проверка на наличие трещин, вздутий, расслоений и подтёков масла. При обнаружении дефектов - немедленная замена. Ресурс - не менее 150 000 км при соблюдении регламента ТО и использовании рекомендованных масел. Технические характеристики (список) Параметр Значение Наименование Шланг низкого давления ГУР передний Производитель КВАРТ Артикул / OEM-номер 5320-3408137 Тип Гибкий шланг низкого давления ГУР Назначение Подача/слив масла в системе ГУР (низкое давление) Рабочая среда Гидравлические масла (МГ-10, МГЕ-10А, «Р» и аналоги) Рабочее давление 0,8-1,0 МПа Разрывное давление ≥ 4,0 МПа Температура эксплуатации -45…+100 °C (кратковременно +120 °C) Длина по осевой линии 230-250 мм Внутренний диаметр 18 мм Наружный диаметр 26-28 мм Материал внутреннего слоя Маслостойкая резина (NBR) Армирование Текстильный корд (1-2 слоя) Материал наружного слоя Износостойкая маслобензостойкая резина Концевые соединения Металлические штуцеры под хомуты (обжимные) Вес 0,09-0,103 кг Сторона установки Передняя часть автомобиля, контур низкого давления ГУР Стандарт ГОСТ 10362-76, отраслевые ТУ Код ТН ВЭД 4009320000 Количество на автомобиль 1 шт.

Применяемость:

Автомобили: КАМАЗ 4308, КАМАЗ 43114, КАМАЗ 43118, КАМАЗ 43253, КАМАЗ 43255, КАМАЗ 43261, КАМАЗ 43501, КАМАЗ 5297, КАМАЗ 5315, КАМАЗ 5320, КАМАЗ 53212, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 5360, КАМАЗ 5410, КАМАЗ 54112, КАМАЗ 5460, КАМАЗ 55102, КАМАЗ 5511, КАМАЗ 63501, КАМАЗ 6450, КАМАЗ 6460, КАМАЗ 65111, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 6520, КАМАЗ 65201, КАМАЗ 6522, КАМАЗ 65226, КАМАЗ 6540.

Двигатели: КАМАЗ-740.10, КАМАЗ-740.11-240, КАМАЗ-740.13-260, КАМАЗ-740.30-260, КАМАЗ-740.31-240, КАМАЗ-740.50-360, КАМАЗ-740.51-320, КАМАЗ-740.52-260, КАМАЗ-740.55-300, КАМАЗ-740.60-360, КАМАЗ-740.61-320, КАМАЗ-740.62-280, КАМАЗ-740.65-300, КАМАЗ-740.70-280, КАМАЗ-740.72-360.
