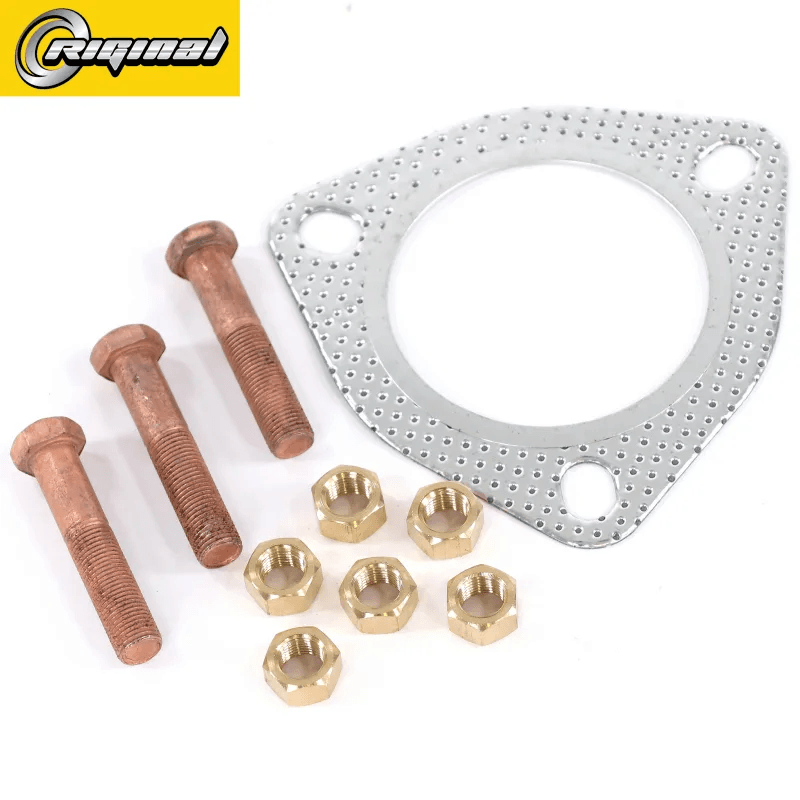

Ремкомплект приемной трубы ГАЗ (прокл+болты+гайки) Riginal RG31105-1203240-01

Наименование

Ремкомплект приёмной трубы ГАЗ (прокладки + болты + гайки), производитель Riginal, артикул RG31105-1203240-01.

Производитель

Riginal - специализированный поставщик компонентов и ремкомплектов для автомобилей российского производства; продукция ориентирована на соответствие техническим требованиям сборочных конвейеров и ремонтных нормативов.

Тип

Ремкомплект крепёжно-уплотнительного узла приёмной трубы системы выпуска отработавших газов - комплект, включающий уплотнительные прокладки и крепёжные элементы (болты, гайки) для герметичного и надёжного соединения фланцев приёмной трубы с выпускным коллектором и/или резонатором.

Технические характеристики (полный перечень с размерностями и материалами)

Состав комплекта:

Прокладка приёмной трубы (1 шт.) - материал: армированный паронит либо безасбестовый композиционный уплотнительный материал с металлической окантовкой (в зависимости от исполнения партии), толщина 1,2-1,5 мм.

Болты крепления (4 шт.) - материал: углеродистая сталь с антикоррозионным покрытием; резьба М10×1,5; длина стержня ориентировочно 45-50 мм; шестигранник под ключ 17 мм.

Гайки (4 шт.) - материал: сталь с цинковым покрытием; резьба М10×1,5; высота гайки ориентировочно 12-14 мм; шестигранник под ключ 17 мм; исполнение - самоконтрящееся либо с фланцем/стопорным пояском (в зависимости от модификации комплекта).

Диаметр проходного отверстия прокладки: ориентировочно 65-70 мм (под трубу Ø63-76 мм).

Габаритные размеры прокладки (ориентировочно): внешний контур 110×90 мм, овальная форма под фланцевое соединение.

Вес комплекта: 320-400 г (в зависимости от плотности паронита и исполнения крепежа).

Температурный диапазон эксплуатации: от -40 °C до +450 °C (для прокладки) и до +350 °C (для крепежа при длительной работе в зоне нагрева).

Количество крепёжных отверстий в прокладке: 4 шт., диаметр отверстий Ø11-11,5 мм (с запасом под болт М10).

Момент затяжки крепежа: рекомендованный диапазон 35-45 Н·м (обеспечивает герметичность без деформации фланцев).

Сторона установки: комплект универсальный - не имеет ориентации «лево/право», применяется на фланцевых соединениях приёмной трубы.

Особенности конструкции: Назначение комплекта - обеспечить герметичное и прочное соединение приёмной трубы с выпускным коллектором (и/или с резонатором) для исключения прорыва выхлопных газов, снижения шума и вибраций, а также для защиты кузова и подкапотного пространства от воздействия высоких температур и агрессивных компонентов выхлопа. Материалы и их свойства: прокладка из армированного паронита или безасбестового композита устойчива к высоким температурам, вибрациям и кратковременным перепадам давления в системе выпуска; крепёж из углеродистой стали с антикоррозионным покрытием выдерживает циклические тепловые нагрузки и вибрацию без ослабления затяжки. Перед монтажом необходимо очистить фланцы приёмной трубы и выпускного коллектора от нагара, старой прокладки и загрязнений, проверить отсутствие коробления и глубоких рисок (при необходимости - притереть фланцы). Прокладку устанавливать на сухие чистые поверхности; не рекомендуется применение герметиков, так как они могут нарушить расчётную упругость уплотнения и привести к перекосу. Крепеж затягивать равномерно «крест-накрест» в два этапа: сначала предварительная затяжка всех болтов, затем окончательный момент 35-45 Н·м. Не допускается повторное использование болтов и гаек после демонтажа: при высоких температурах резьба и тело болта теряют прочность и упругость, что повышает риск обрыва при затяжке. После сборки рекомендуется провести пробный запуск двигателя и проверить герметичность соединения на всех режимах работы. Совместимость с узлами: Приёмная труба (фланец) - типовой фланец под 4 болта М10, межцентровое расстояние отверстий 85×65 мм (ориентировочно). Выпускной коллектор - фланцевое соединение с ответной частью под прокладку и болты М10. Резонатор (в отдельных исполнениях) - входной фланец приёмной трубы.

Применяемость:

Автомобили: ГАЗ 3302, ГАЗ 2705, ГАЗ 3221, ГАЗ 33023, ГАЗ 33104.

Двигатели: ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, УМЗ-4216.
