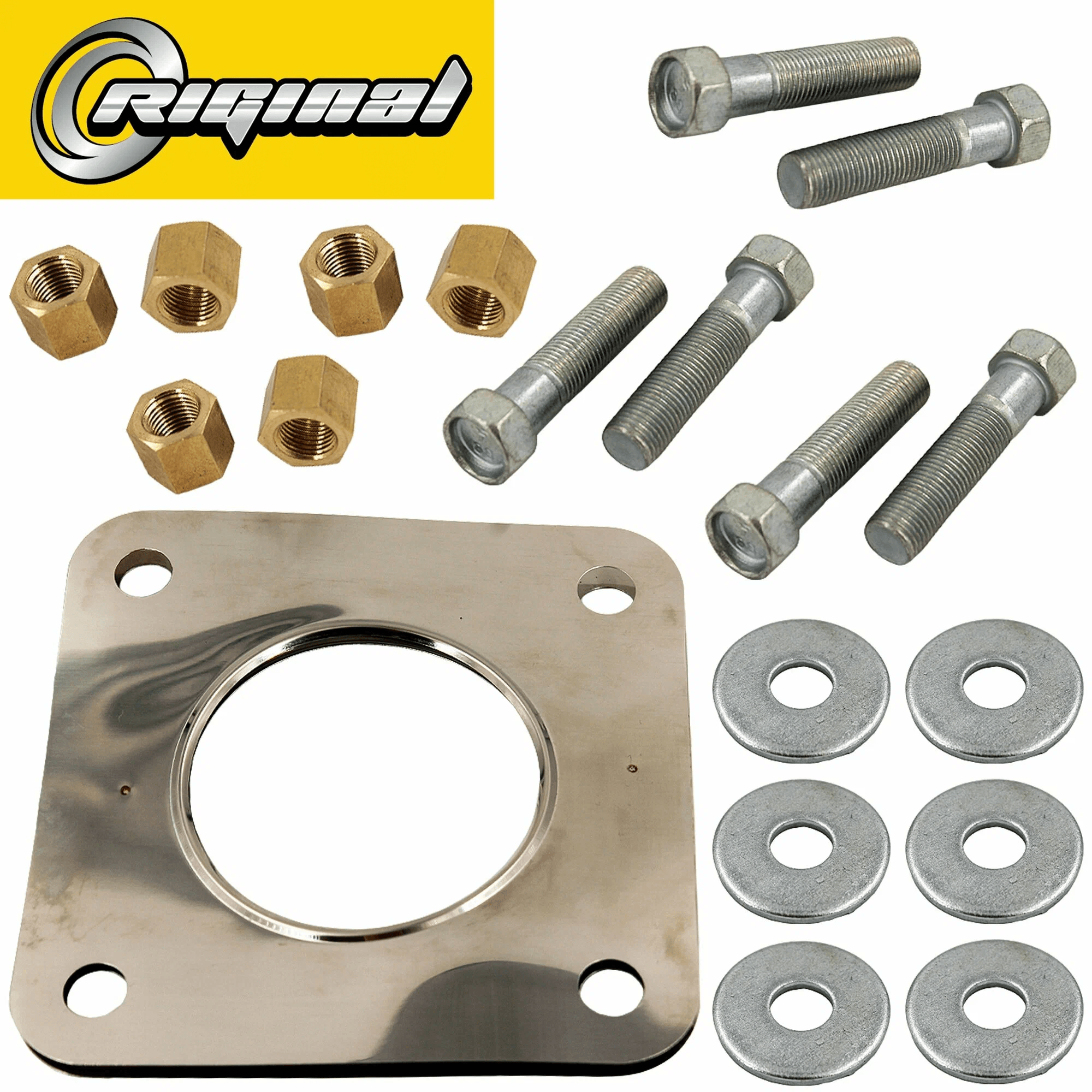

Ремкомплект приемной трубы ГАЗ EvoTech 2.7 (прокл+болты+гайки+шайбы) Riginal RG2310-1203240-02

Наименование

Ремкомплект приёмной трубы ГАЗ EvoTech 2.7 (прокладка + болты + гайки + шайбы), производитель Riginal, артикул RG2310-1203240-02.

Производитель

Riginal - поставщик компонентов и ремкомплектов для автомобилей российского производства; продукция соответствует техническим требованиям сборочных производств и ремонтным нормативам, ориентирована на применение в условиях интенсивной эксплуатации коммерческого транспорта.

Тип

Ремкомплект крепёжно-уплотнительного узла приёмной трубы системы выпуска отработавших газов - комплект, включающий уплотнительную прокладку, крепёжные болты, гайки и шайбы для надёжного и герметичного соединения фланцев приёмной трубы с выпускным коллектором на двигателях семейства EvoTech 2.7.

Технические характеристики (полный перечень с размерностями и материалами)

Состав комплекта:

Прокладка приёмной трубы (1 шт.) - материал: двухслойная композиционная прокладка (металлическая основа + эластомерное покрытие) либо армированный безасбестовый паронит с металлической окантовкой; толщина 1,2-1,8 мм.

Болты крепления (4 шт.) - материал: углеродистая сталь с антикоррозионным покрытием; резьба М10×1,5; длина стержня ориентировочно 50 мм; шестигранник под ключ 17 мм.

Гайки (4 шт.) - материал: сталь с цинковым покрытием; резьба М10×1,5; высота гайки ориентировочно 12-14 мм; шестигранник под ключ 17 мм; исполнение - самоконтрящееся (с нейлоновым кольцом либо фланцем со стопорными насечками).

Шайбы (4 шт.) - материал: пружинная или углеродистая сталь; наружный диаметр ориентировочно 22-24 мм; внутренний диаметр под болт М10; тип: плоские либо пружинные (гровер) - в зависимости от исполнения партии.

Диаметр проходного отверстия прокладки: ориентировочно 68-72 мм (под трубу Ø63-76 мм).

Габаритные размеры прокладки (ориентировочно): внешний контур 115×95 мм, овальная форма под типовой фланец.

Вес комплекта: 340-420 г (в зависимости от плотности прокладки и типа шайб).

Температурный диапазон эксплуатации: прокладка - до +500 °C (кратковременно), крепёж - до +350 °C при длительной работе.

Количество крепёжных отверстий в прокладке: 4 шт., диаметр отверстий Ø11-11,5 мм (с запасом под болт М10).

Момент затяжки крепежа: рекомендованный диапазон 35-45 Н·м - обеспечивает герметичность без деформации фланцев.

Сторона установки: комплект универсальный - не имеет ориентации «лево/право», применяется на фланцевых соединениях приёмной трубы.

Особенности конструкции: Назначение комплекта - обеспечить герметичное и прочное соединение приёмной трубы с выпускным коллектором для исключения прорыва выхлопных газов, снижения шума и вибраций, а также для защиты кузова и подкапотного пространства от воздействия высоких температур и агрессивных компонентов выхлопа. Материалы и их свойства: двухслойная прокладка либо армированный паронит с окантовкой выдерживает высокие температуры и циклические перепады, сохраняя упругость; крепёж из углеродистой стали с покрытием устойчив к коррозии и вибрациям; шайбы обеспечивают равномерное распределение усилия затяжки и предотвращают ослабление соединения при вибрациях. Перед монтажом необходимо тщательно очистить фланцы приёмной трубы и выпускного коллектора от нагара, старой прокладки, загрязнений и следов коррозии; проверить отсутствие коробления и глубоких рисок (при необходимости - притереть фланцы). Прокладку устанавливать на сухие чистые поверхности; применение герметиков не требуется и не рекомендуется, так как это может нарушить расчётную упругость уплотнения. Шайбы устанавливать под гайки (либо под головки болтов - в зависимости от схемы крепления), при использовании пружинных шайб (гроверов) - не перетягивать сверх рекомендованного момента. Крепеж затягивать равномерно «крест-накрест» в два этапа: сначала предварительная затяжка всех болтов, затем окончательный момент 35-45 Н·м. Не допускается повторное использование болтов, гаек и шайб после демонтажа: при высоких температурах и вибрациях крепёж теряет прочность и упругость, что повышает риск обрыва или самопроизвольного ослабления. После сборки рекомендуется провести пробный запуск двигателя и проверить герметичность соединения на всех режимах работы, включая резкие изменения оборотов. Совместимость с узлами: Приёмная труба - типовой фланец под 4 болта М10, межцентровое расстояние 85×65 мм. Выпускной коллектор - фланцевое соединение с ответной частью под прокладку и болты М10.

Применяемость:

Автомобили: ГАЗ 3302, ГАЗ 2705, ГАЗ 3221, ГАЗ 33023.

Двигатели: УМЗ-А274.
