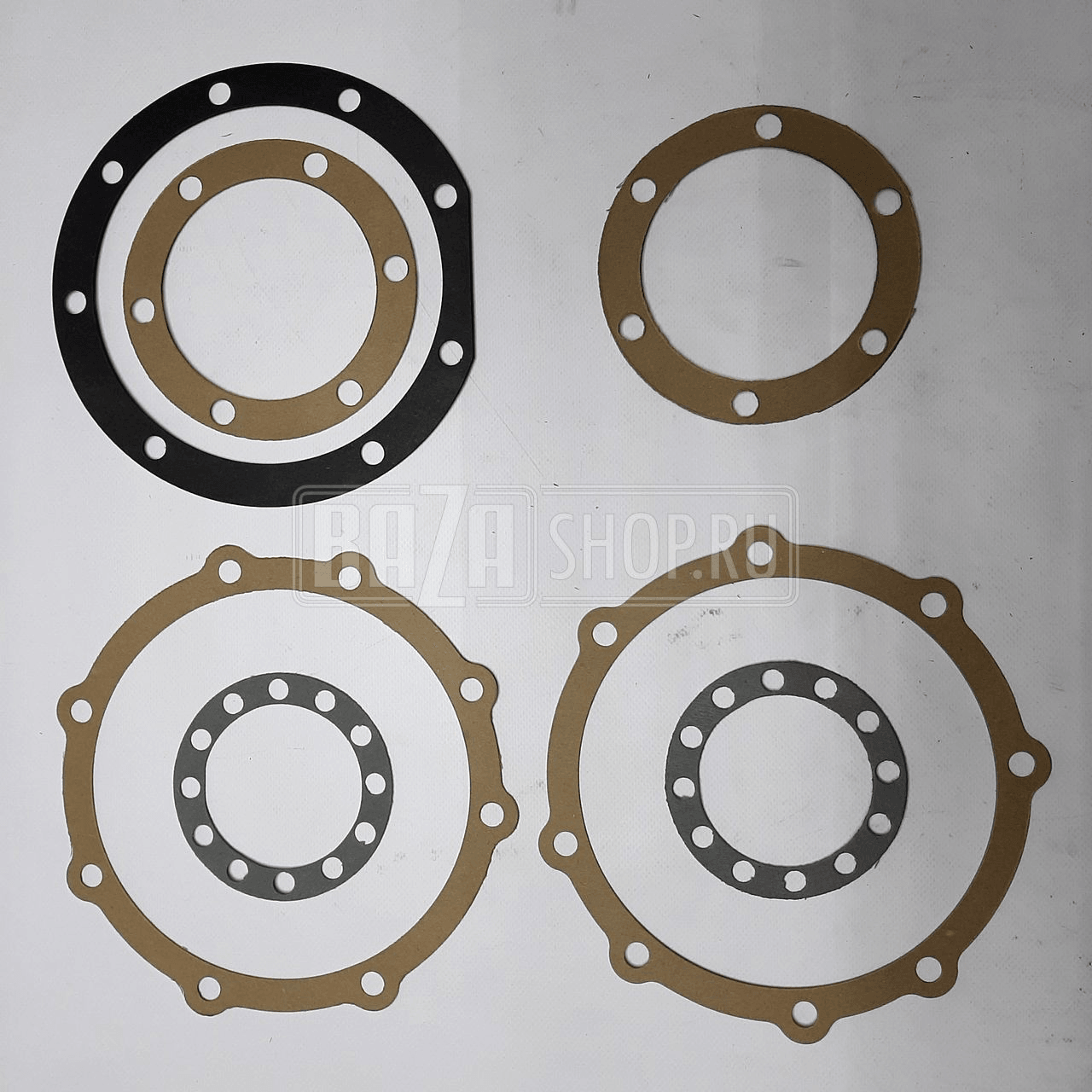

Ремкомплект моста заднего редукторного военного (прокладки+картон) УАЗ г.Москва

Наименование: Ремкомплект прокладок заднего редукторного (военного) моста УАЗ (прокладки из паронита и картона), г. Москва.

Производитель: предприятие-сборщик ремкомплектов, г. Москва (комплект формируется по заводской спецификации УАЗ для редукторных мостов; отдельные элементы могут производиться разными сертифицированными поставщиками уплотнений).

Тип: ремонтный комплект уплотнительных прокладок для герметизации соединений картера, крышек и фланцев заднего редукторного («военного») моста; не включает сальники, манжеты, крепёжные изделия.

Технические характеристики:

Материалы прокладок: паронит маслобензостойкий (МБС) для нагруженных стыков (картер, крышки редуктора) и электроизоляционный картон повышенной плотности для менее нагруженных сопряжений (фланцы, технологические крышки).

Толщина прокладок:

из паронита - 1,0-1,5 мм (оптимально для компенсации микронеровностей и сохранения герметичности при вибрациях);

из картона - 0,8-1,2 мм (для стыков с меньшей нагрузкой и при необходимости точного позиционирования фланцев).

Температурный диапазон эксплуатации: от -40 °C до +450 °C (паронит), от -30 °C до +120 °C (картон).

Габариты упаковки комплекта: ориентировочно 300×280×60 мм.

Вес нетто комплекта: 0,08-0,10 кг (в зависимости от количества и типоразмеров прокладок в конкретной комплектации).

Состав комплекта (типовой):

прокладка крышки картера редуктора - 1 шт.;

прокладки крышек подшипников полуосей - 2 шт.;

прокладка фланца карданного вала - 1 шт.;

прокладки фланцев ступиц (или поворотных кулаков - в зависимости от исполнения моста) - 2 шт.;

дополнительные картонные прокладки под технологические крышки и лючки - 2-3 шт.

Геометрические параметры отдельных элементов:

прокладка крышки картера: ~275×275 мм;

прокладки крышек полуосей: ~110×85 мм;

прокладка фланца кардана: ~130×90 мм (овальная/прямоугольная со скруглениями);

картонные прокладки: 80-150 мм по наибольшему габариту, сложной формы с технологическими вырезами.

Сторона установки: задний редукторный («военный») мост (прокладки не имеют ориентации «лево/право», за исключением элементов с асимметричными вырезами - они монтируются по посадочному месту).

Совместимость по крепёжным отверстиям: соответствует штатным фланцам редукторного моста УАЗ (отверстия под болты М8, М10, М12 - в зависимости от узла; резьба не является характеристикой прокладок, а определяется конструкцией фланца).

Особенности конструкции: Назначение: обеспечение герметичности соединений картера редуктора, крышек подшипников, фланцев карданного вала, ступиц и поворотных кулаков для предотвращения утечек трансмиссионного масла и попадания пыли, грязи и влаги внутрь агрегата. Материалы: паронит МБС - эластичный, упругий, сохраняет уплотняющие свойства при перепадах температур и вибрациях; картон - для менее нагруженных стыков, где важна точная посадка без излишней деформации фланца. Совместимость с узлами: фланцы картера редуктора, крышки подшипников полуосей, фланец карданного вала, фланцы ступиц/поворотных кулаков (только для редукторных мостов УАЗ). Важное примечание: комплект не содержит сальников, уплотнительных колец, болтов и гаек; при капитальном ремонте рекомендуется одновременная проверка состояния посадочных поверхностей, при необходимости - замена сальников и очистка каналов вентиляции картера. OEM-номер (заводской номер детали): 469-2401040 (базовый каталожный номер прокладки картера редукторного моста, определяющий типоразмер комплекта для «военных» мостов УАЗ); отдельные прокладки в составе комплекта имеют собственные заводские номера (например, 469-2407111 - прокладка крышки редуктора, 469-2304026 - прокладка шаровой опоры поворотного кулака и др.). Технические характеристики (список): Диаметр: не применим (прокладки имеют сложную форму, не круглую). Ширина: до 275 мм (по наибольшему габариту прокладки крышки картера). Толщина: паронит - 1,0-1,5 мм, картон - 0,8-1,2 мм. Длина: до 275 мм (по наибольшему габариту прокладки крышки картера). Материал: паронит маслобензостойкий (МБС), картон электроизоляционный повышенной плотности. Вес: 0,08-0,10 кг. Резьба: не является характеристикой прокладок (соответствует резьбе штатных крепёжных отверстий фланцев: М8, М10, М12). Количество отверстий: определяется формой конкретной прокладки и соответствует посадочным местам фланцев (не является фиксированной характеристикой комплекта). Сторона установки: задний редукторный («военный») мост. Если нужно дополнительно адаптировать текст под требования конкретной площадки (например, выделить ключевые параметры или сократить отдельные формулировки) - дайте знать, скорректирую.

Применяемость:

Автомобили: УАЗ 469, УАЗ 3151, УАЗ 31512, УАЗ 31514, УАЗ 31519, УАЗ 452, УАЗ 2206, УАЗ 3741, УАЗ 3909, УАЗ 3962, УАЗ 3303.

Двигатели: УМЗ-417, УМЗ-421, ЗМЗ-402, ЗМЗ-409.
