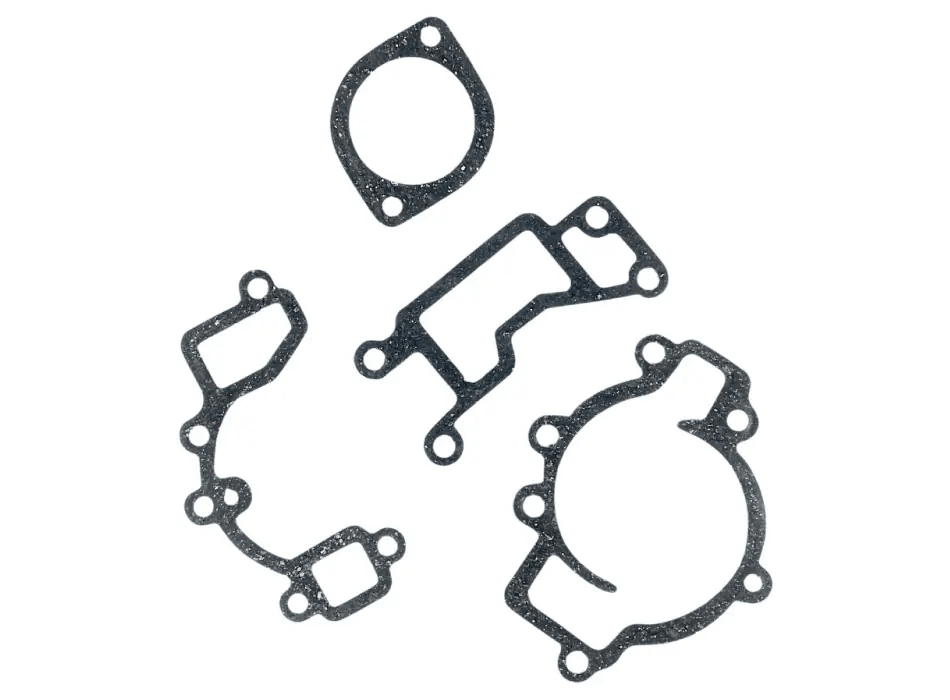

Ремкомплект помпы УАЗ (100 л.с.) (прокладки паронит, 4 шт.) 777 10-24-300-02

Наименование

Ремкомплект помпы УАЗ (100 л.с.), прокладки паронит, 4 шт., артикул 10-24-300-02, каталожный номер 777 10-24-300-02.

Производитель

777 (профильный поставщик уплотнительных комплектов для агрегатов УАЗ; в ряде поставок комплект может идти под OEM-маркировкой завода-сборщика УАЗа - при этом состав и геометрия деталей унифицированы).

Тип

Ремкомплект уплотнений водяного насоса (помпы) - комплект паронитовых прокладок для герметизации сопрягаемых поверхностей корпуса помпы, крышки и фланцевого соединения с блоком цилиндров.

Технические характеристики (полный перечень с размерностями и материалами)

Количество элементов в комплекте: 4 прокладки.

Материал прокладок: паронит общего назначения (ПОН-Б), масло- и термостойкий, устойчивый к охлаждающей жидкости (антифриз, тосол) и моторному маслу.

Толщина материала: 1,0-1,5 мм (оптимальная для компенсации микронеровностей при затяжке без выдавливания).

Температурный диапазон эксплуатации: от -40 °C до +150 °C (кратковременно до +180 °C).

Размеры прокладок (ориентировочные, по посадочным местам помпы УАЗ):

Прокладка корпуса помпы (под фланец к блоку): внешний контур ~145×95 мм, отверстия под шпильки Ø10,5 мм - 3 шт.

Прокладка крышки помпы: внешний контур ~90×60 мм, отверстия Ø8,5 мм - 2 шт.

Две дополнительные прокладки (в зависимости от исполнения помпы - под штуцеры/крышки): габариты 40×25 мм и 35×30 мм, без крепёжных отверстий.

Вес комплекта: ~80-120 г (в зависимости от плотности и толщины паронита).

Резьба и крепёжные параметры: резьбовых элементов нет; прокладки устанавливаются по посадочным поверхностям, фиксация - за счёт момента затяжки шпилек/болтов.

Количество отверстий: суммарно по всем прокладкам - 5 крепёжных отверстий (3 на основной прокладке, 2 на прокладке крышки).

Сторона установки: комплект универсальный для левой и правой стороны - прокладки симметричные, не имеют ориентации «лево/право».

Совместимость по узлам: водяная помпа (водяной насос) двигателей УМЗ и ЗМЗ, устанавливаемых на УАЗ; фланцевые соединения корпуса помпы и крышки.

Особенности конструкции: Назначение комплекта - обеспечить герметичность соединений водяного насоса для исключения утечек охлаждающей жидкости и подсоса воздуха. Это предотвращает перегрев двигателя, кавитацию и преждевременный износ крыльчатки и подшипников помпы. Материалы и их свойства: паронит ПОН-Б содержит асбестовые или безасбестовые волокна и каучуковую связку, что даёт высокую стойкость к антифризам, тосолам, моторному маслу и циклическим перепадам температур. Прокладки сохраняют упругость при затяжке и компенсируют микронеровности литых поверхностей. Перед монтажом посадочные поверхности блока цилиндров, корпуса и крышки помпы необходимо очистить от остатков старой прокладки и обезжирить. Прокладки устанавливаются сухими, без герметика (если иное не указано в руководстве по ремонту конкретного двигателя). Затяжку крепежа выполнять в два этапа: сначала предварительная затяжка всех болтов/гаек, затем окончательный момент согласно регламенту (обычно 18-22 Н·м для шпилек помпы). Не допускается повторное использование прокладок: после снятия они теряют упругость и не обеспечивают герметичность. При наличии коррозии на посадочных поверхностях рекомендуется зачистка до плотного прилегания прокладки. Совместимость с узлами: Корпус водяного насоса (помпы) под паронитовую прокладку. Крышка помпы (задняя/боковая) - в зависимости от конструкции. Фланцевое соединение помпы с блоком цилиндров двигателя. Штуцеры и дополнительные крышки (при наличии в конкретной версии помпы).

Применяемость:

Автомобили: УАЗ 469, УАЗ 3151, УАЗ 31512, УАЗ 31514, УАЗ 31519, УАЗ 452, УАЗ 3741, УАЗ 3909, УАЗ 3303.

Двигатели: УМЗ-417, УМЗ-421, ЗМЗ-402, ЗМЗ-410.
