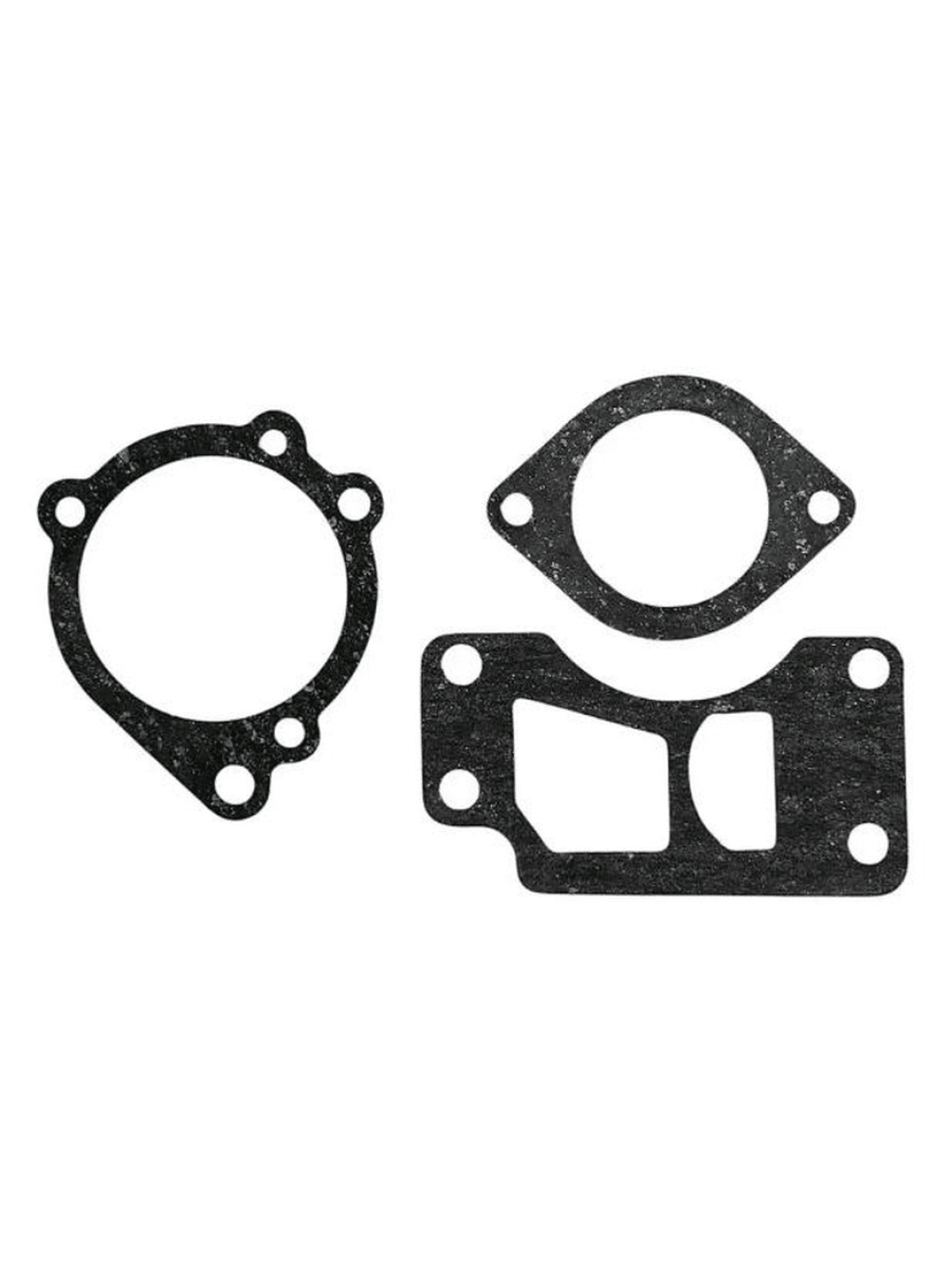

Ремкомплект помпы УАЗ (90 л.с.) (прокладки паронит, 3 шт.) 777 10-22-300-02

Наименование

Ремкомплект помпы УАЗ (90 л.с.), прокладки паронит, 3 шт., артикул 10-22-300-02, каталожный номер 777 10-22-300-02.

Производитель

777 (специализированный поставщик уплотнительных комплектов для агрегатов УАЗ; состав и геометрия деталей унифицированы под требования сборочных производств и ремонтных нормативов).

Тип

Ремкомплект уплотнений водяного насоса (помпы) - комплект паронитовых прокладок для герметизации сопрягаемых поверхностей корпуса помпы, крышки и фланцевого соединения с блоком цилиндров на двигателях мощностью порядка 90 л.с. (в первую очередь - УМЗ-417).

Технические характеристики (полный перечень с размерностями и материалами)

Количество элементов в комплекте: 3 прокладки.

Материал прокладок: паронит общего назначения (ПОН-Б) - термостойкий, масло- и антифризостойкий композиционный материал на основе волокон и каучуковой связки.

Толщина материала: 1,0-1,5 мм - обеспечивает компенсацию микронеровностей литых поверхностей без выдавливания при затяжке.

Температурный диапазон эксплуатации: от -40 °C до +150 °C (кратковременно до +180 °C) - соответствует условиям работы системы охлаждения двигателя.

Размеры прокладок (ориентировочные, по посадочным местам помпы УАЗ под двигатель 90 л.с.):

Прокладка корпуса помпы (под фланец к блоку): внешний контур ~145×95 мм, 3 крепёжных отверстия под шпильки Ø10,5 мм.

Прокладка крышки помпы: внешний контур ~90×60 мм, 2 крепёжных отверстия Ø8,5 мм.

Третья прокладка (под штуцер/дополнительный фланец либо под полупомпу в зависимости от исполнения узла): габариты ориентировочно 40×30 мм, без крепёжных отверстий.

Вес комплекта: ~60-90 г (в зависимости от плотности и толщины паронита).

Резьба и крепёжные параметры: резьбовых элементов нет; фиксация прокладок обеспечивается моментом затяжки болтов/шпилек.

Суммарное количество крепёжных отверстий по всем прокладкам: 5 шт. (3 на основной прокладке, 2 на прокладке крышки).

Сторона установки: комплект универсальный - прокладки симметричные, не имеют ориентации «лево/право».

фланцевые соединения корпуса помпы и крышки, стык помпы с блоком цилиндров.

Особенности конструкции: Назначение комплекта - обеспечить герметичность соединений водяного насоса для исключения утечек охлаждающей жидкости и подсоса воздуха. Это предотвращает перегрев двигателя, кавитацию и преждевременный износ крыльчатки и подшипников помпы. Материалы и их свойства: паронит ПОН-Б обладает высокой стойкостью к антифризам, тосолам, моторному маслу и циклическим перепадам температур. Прокладки сохраняют упругость при затяжке и компенсируют микронеровности литых поверхностей, обеспечивая плотное прилегание без дополнительных герметиков. Перед монтажом посадочные поверхности блока цилиндров, корпуса и крышки помпы необходимо тщательно очистить от остатков старой прокладки, нагара и загрязнений, затем обезжирить. Прокладки устанавливаются сухими, без применения герметика (если иное не указано в руководстве по ремонту конкретного двигателя). Затяжку крепежа выполнять в два этапа: сначала предварительная затяжка всех болтов/гаек, затем окончательный момент согласно регламенту (обычно 18-22 Н·м для шпилек помпы). Не допускается повторное использование прокладок: после снятия они теряют упругость и не обеспечивают герметичность. При наличии коррозии или глубоких рисок на посадочных поверхностях рекомендуется зачистка до плотного прилегания прокладки. Совместимость с узлами: Корпус водяного насоса (помпы) под паронитовую прокладку. Крышка помпы (задняя/боковая) - в зависимости от конструкции. Фланцевое соединение помпы с блоком цилиндров двигателя. Штуцеры и дополнительные крышки (при наличии в конкретной версии помпы).

Применяемость:

Автомобили: УАЗ 469, УАЗ 3151, УАЗ 31512, УАЗ 31514, УАЗ 31519, УАЗ 452, УАЗ 3741, УАЗ 3909, УАЗ 3303.

Двигатели: УМЗ-417, УМЗ-421, ЗМЗ-402.
