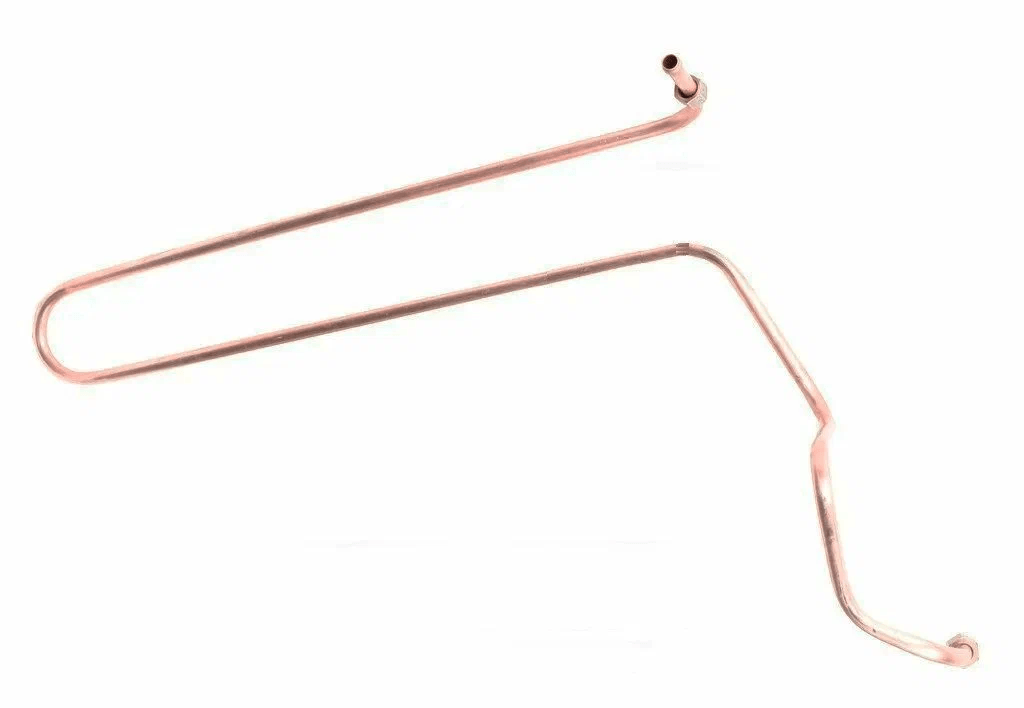

Трубка 1-но цилиндрового компр. медная для КАМАЗ АЛЬТЕРНАТИВА 43118-3506192-10

Наименование: Трубка 1-но цилиндрового компрессора медная (трубка охладителя воздуха пневмопривода тормозов)

Производитель: АЛЬТЕРНАТИВА (Россия, г. Набережные Челны). Бренд производит неоригинальные запасные части для грузовых автомобилей КАМАЗ. Оригинальный изготовитель детали - ПАО «КАМАЗ».

Тип: трубка тормозная (трубопровод пневматической системы), охлаждающий змеевик воздушного охладителя компрессора. Каталожная группа - «Механизмы управления → Тормоза → Трубопроводы пневмотормозов». Деталь входит в сборочный узел «Установка охладителя» (номер узла по каталогу - 43118-3506180), позиция № 1 на каталожной схеме. Код ТН ВЭД - 8708309909.

Технические характеристики:

Материал - медь

Наружный диаметр трубки - 16 мм (ф16)

Длина развёрнутая - 2200 мм (L = 2200)

Тип присоединительных фитингов: оба конца - гайка М22 с конусным соединением К27 (обозначение Г = М22 + К27 / Г = М22 + К27)

Масса - 1,13 кг

Габаритные размеры упаковки (Д × Ш × В) - 1050 × 10 × 10 мм (по данным АвтоВсё); у разных поставщиков габариты упаковки варьируются

Особенности конструкции: Трубка выполняет функцию охлаждающего змеевика - отводит сжатый воздух от нагнетательной магистрали одноцилиндрового компрессора к охладителю (радиатору охлаждения сжатого воздуха), где воздух охлаждается перед поступлением в ресиверы пневматической тормозной системы. Это снижает температуру сжатого воздуха и предотвращает образование конденсата в пневмосистеме, что критически важно для надёжной работы тормозов грузового автомобиля.

Медный материал трубки обеспечивает высокую теплопроводность (медь - один из лучших теплоотводящих материалов), пластичность при монтаже и коррозионную стойкость в условиях эксплуатации. Трубка имеет форму змеевика (один виток), что увеличивает площадь поверхности теплоотдачи. Оба конца трубки оснащены резьбовыми соединениями М22 с конусными уплотнениями К27, обеспечивающими герметичность соединения с компрессором и охладителем без дополнительных прокладок - уплотнение происходит за счёт конусной посадки металлических поверхностей.

Установка производится в составе узла охладителя (43118-3506180) с креплением скобами (арт. 53205-3506455, 53205-3506411) через втулки (арт. 53205-3506430) на кронштейн (арт. 65115-3506185) болтами М8 (арт. 1/60434/21) с гайками М8×1,25 (арт. 1/61008/11) и пружинными шайбами (арт. 1/05166/77). Количество на автомобиль - 1 шт. Деталь не взаимозаменяема с ранее выпускавшейся под этим же номером - модификация имеет индекс «-10» в артикуле.

Совместимость ограничена автомобилями с одноцилиндровым компрессором. На моделях с двухцилиндровым компрессором применяется другая трубка (например, 65115-3506190 или 6520-3506196).

Применяемость:

Автомобили: КАМАЗ 43118, КАМАЗ 43253, КАМАЗ 43261, КАМАЗ 53229, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 65117.

Двигатели: КАМАЗ 740.11-240, КАМАЗ 740.13-260, КАМАЗ 740.30-260, КАМАЗ 740.31-240, КАМАЗ 740.50-360, КАМАЗ 740.51-320, КАМАЗ 740.622-280, КАМАЗ 740.662-300, КАМАЗ 740.705-300, Cummins 6ISBe.
