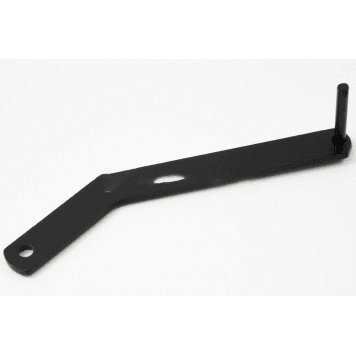

Кронштейн цилиндра выключения подачи топлива КАМАЗ 5320-3570094

Наименование: Кронштейн цилиндра выключения подачи топлива КАМАЗ 5320-3570094

Производитель: ПАО «КАМАЗ» (г. Набережные Челны, Республика Татарстан) - головной изготовитель и поставщик оригинальных деталей для грузовых автомобилей семейства КАМАЗ. Изделие производится на мощностях завода в составе номенклатуры деталей вспомогательной тормозной системы. Контроль качества осуществляется по всем этапам технологического процесса: от входного контроля заготовок до финальной проверки геометрии и покрытия. Продукция соответствует конструкторской документации КАМАЗ и требованиям ТУ завода-изготовителя.

Тип: Силовой кронштейн (несущая монтажная деталь) для крепления пневматического цилиндра выключения подачи топлива - исполнительного механизма вспомогательного тормоза (моторного тормоза). Относится к каталожной группе «Механизмы управления, ..Тормоза» (группа 35 - тормозная система). В каталогах ПАО «КАМАЗ» деталь обозначается как «Кронштейн крепления цилиндра подачи топлива в сборе» и стоит под номером 29 на схеме «Установка и привод вспомогательного тормоза».

Кронштейн 5320-3570094 предназначен для жёсткой фиксации пневмоцилиндра, который при включении вспомогательного тормоза перекрывает подачу топлива в двигатель. В результате в цилиндрах создаётся противодавление (компрессионное торможение), что снижает скорость автомобиля без использования рабочих тормозных механизмов. Это особенно важно на затяжных спусках: вспомогательный тормоз снимает нагрузку с колодок и барабанов, предотвращая их перегрев и сокращая износ. Кронштейн обеспечивает правильное позиционирование пневмоцилиндра относительно рычага управления топливной аппаратурой, воспринимает осевые усилия штока цилиндра и передаёт их на несущие элементы двигателя или рамы.

Технические характеристики:

Длина изделия: 186 мм (по каталогу); в альтернативных источниках указана длина 200 мм (по описанию «L=200 2отв.ф7»).

Ширина: 52 мм.

Высота: 52 мм.

Масса: 0,12 кг (0,125 кг по данным отдельных поставщиков).

Количество крепёжных отверстий: 2 шт.

Диаметр крепёжных отверстий: 7 мм.

Материал: сталь (металлическая монтажная деталь).

Особенности конструкции: Кронштейн представляет собой металлическую фасонную деталь, изготовленную из стального проката методом штамповки или фрезерования с последующим нанесением антикоррозионного покрытия. Конструкция кронштейна адаптирована под геометрию посадочного места на силовом агрегате (двигателе) и обеспечивает соосность штока пневмоцилиндра с рычагом выключения подачи топлива. Два крепёжных отверстия диаметром 7 мм предназначены для болтового соединения, фиксирующего кронштейн на двигателе или кронштейне-переходнике. Овальная или круглая форма отверстий компенсирует допуски при сборке. Установка кронштейна производится на силовой агрегат в зоне привода вспомогательного тормоза. Пневмоцилиндр крепится на кронштейн таким образом, чтобы его шток имел прямой ход к рычагу управления рейкой топливного насоса. При подаче сжатого воздуха в цилиндр шток перемещает рычаг, прекращая подачу топлива, и двигатель переходит в режим компрессора, создавая тормозное усилие. Кронштейн не требует дополнительной подгонки при монтаже на штатные места оригинального двигателя. Совместимость: кронштейн работает в составе пневмопривода вспомогательного тормоза с пневмоцилиндром 5320-3570010 (или его модификациями), корпусом вспомогательного тормоза 5320-3570074, штуцерами и трубками подвода сжатого воздуха (5320-3570160, 5320-3570162, 5320-3570180 и др.), шлангом соединительным 5320-3570164.

Применяемость:

Автомобили: КАМАЗ 43101, КАМАЗ 4326, КАМАЗ 5320, КАМАЗ 53212, КАМАЗ 5410, КАМАЗ 54112, КАМАЗ 5511, КАМАЗ 55102, КАМАЗ 53228, КАМАЗ 65111.

Двигатели: КАМАЗ 740.10-210, КАМАЗ 740.11-240.
