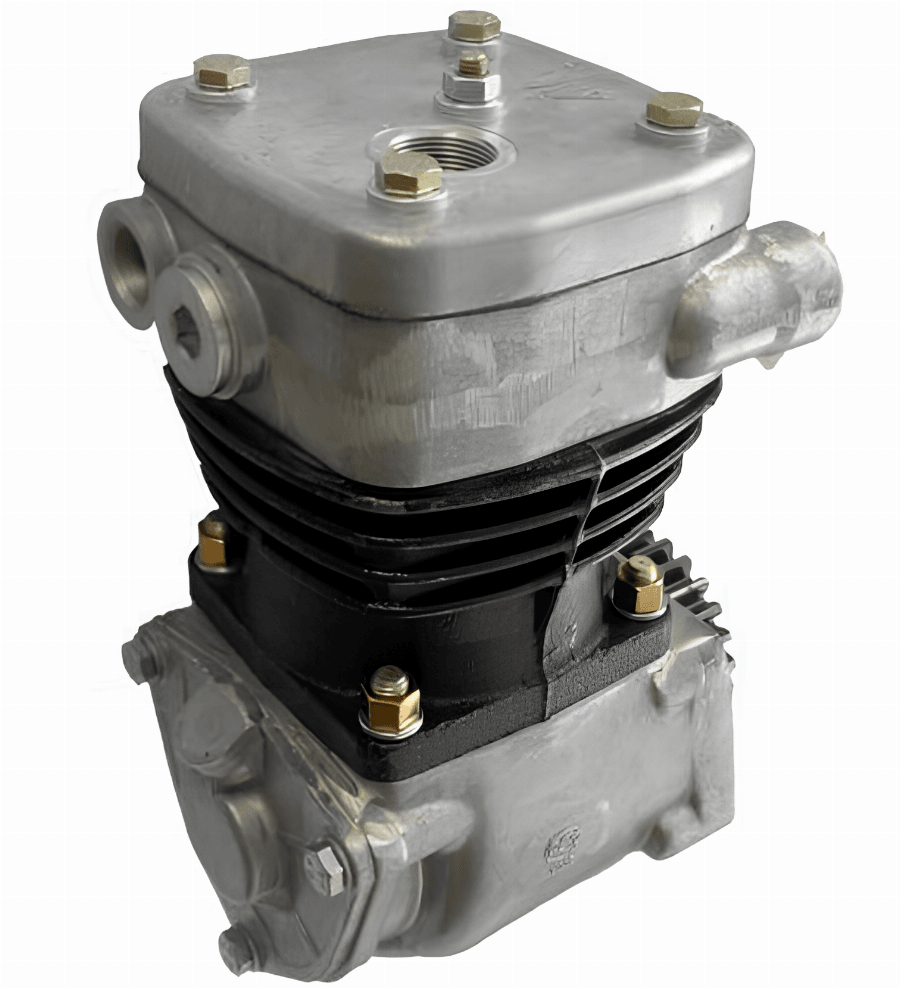

Компрессор 1-но цилиндровый КАМАЗ, ЛИАЗ, ЯМЗ АЙК-МОТО 53205-3509015

Наименование: Компрессор воздушный одноцилиндровый КАМАЗ, ЛИАЗ, ЯМЗ АЙК-МОТО 53205-3509015

Производитель: ООО «Производственная Компания АЙК» , г. Ижевск, Удмуртская Республика. Изделие соответствует техническим условиям ТУ37.104452-2018. Сертификат соответствия ЕАЭС: RU С-RU.АД50.В.02804/20.

Тип: Воздушный поршневой компрессор тормозной системы, одноцилиндровый, с жидкостным охлаждением, привод от шестерни двигателя.

Компрессор 53205-3509015 предназначен для нагнетания сжатого воздуха в пневматическую систему тормозов автотракторных транспортных средств с дизельными двигателями производства ПАО «КАМАЗ», а также двигателями ЯМЗ-850.10. Компрессор обеспечивает заполнение тормозной системы воздухом до рабочего давления 0,6-1,0 МПа (6-10 атм). Изделие изготовлено в исполнении 0 категории размещения 2 по ГОСТ 15150-69 и работоспособно при температуре окружающего воздуха от

-

60

-60 °C до

+

85

+85 °C и относительной влажности воздуха до 98%.

Технические характеристики (по паспорту изделия):

Номинальный рабочий объём: 306 куб. см

Номинальный диаметр цилиндра: 92 мм

Номинальный ход поршня: 46 мм

Избыточное давление: номинальное 0,8 МПа / максимальное 1,25 МПа

Номинальная частота вращения: 2000 об/мин

Максимальная частота вращения: 2700 об/мин (при давлении 1,25 МПа), 3000 об/мин (при давлении 1,0 МПа)

Номинальная производительность: не менее 373 л/мин (0,373 м³/мин)

Максимальная производительность: 0,450 м³/мин (при 2500 об/мин)

Номинальная потребляемая мощность: не более 3,8 кВт

Максимальная потребляемая мощность: 4,7 кВт

Охлаждение: жидкостное, от циркуляционной системы двигателя, оптимальный расход охлаждающей жидкости 4 л/мин

Система смазки: под давлением (0,05-0,6 МПа) от масляной магистрали двигателя

Температура нагнетаемого воздуха: до 165 °C (при 2500 об/мин и давлении 0,8 МПа)

Масса: 10,1 кг (по паспорту)

Габаритные размеры (Д × Ш × В): 199,5 × 141,5 × 293 мм

Особенности конструкции: Конструктивное исполнение - моноблочное: блок-картер (чугунные цилиндры и чугунный картер выполнены в едином блоке), что повышает жёсткость и снижает вибрации. Головка цилиндров - алюминиевая, обеспечивает эффективный теплоотвод. Материал корпуса - чугун, материал головки - алюминиевый сплав. Привод компрессора - от шестерни распределительного вала двигателя. Резьбовые присоединения: подвод/отвод охлаждающей жидкости - М22×1,5-6Н (для старого образца) или М16×1,5-6Н (для нового образца); всасывание и нагнетание воздуха - М26×1,5-60Н; крепление компрессора - М10×1,25-6Н. Максимально допустимые моменты затяжки: для резьбы М22×1,5-6Н - 60 Н·м; для М16×1,5-6Н - 55 Н·м; для М26×1,5-60Н - 90 Н·м; для крепления М10×1,25-6Н - 60 Н·м. Компрессор подключается к системе жидкостного охлаждения двигателя (температура охлаждающей жидкости не должна превышать допустимую для двигателя). Поскольку охлаждающая система компрессора расположена выше радиатора, необходимо регулярно проверять уровень охлаждающей жидкости в расширительном бачке. Смазочное масло должно быть фильтрованным, температура масла не должна превышать + 95 +95 °C. В комплект поставки входят: компрессор, паспорт, три уплотнительных кольца (53205-3509320, 53205-3509322, 53205-3509324). Перед использованием необходимо проверить затяжку гайки шестерни.

Применяемость:

Автомобили: КАМАЗ 43114, КАМАЗ 43118, КАМАЗ 43253, КАМАЗ 4326, КАМАЗ 43261, КАМАЗ 4350, КАМАЗ 43501, КАМАЗ 43502, КАМАЗ 53215, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 5350, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 5360, КАМАЗ 54115, КАМАЗ 5460, КАМАЗ 55111, КАМАЗ 6350, КАМАЗ 63501, КАМАЗ 6450, КАМАЗ 6460, КАМАЗ 65111, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 65117, КАМАЗ 6520, КАМАЗ 65201, КАМАЗ 6522, КАМАЗ 6540, КАМАЗ 44108, ЛиАЗ 5256, НефАЗ 5297.

Двигатели: КАМАЗ 740.11-240, КАМАЗ 740.13-260, КАМАЗ 740.14-300, КАМАЗ 740.30-260, КАМАЗ 740.31-240, КАМАЗ 740.60-360, КАМАЗ 740.61-320, КАМАЗ 740.62-280, КАМАЗ 740.63-400, ЯМЗ-850.10.
