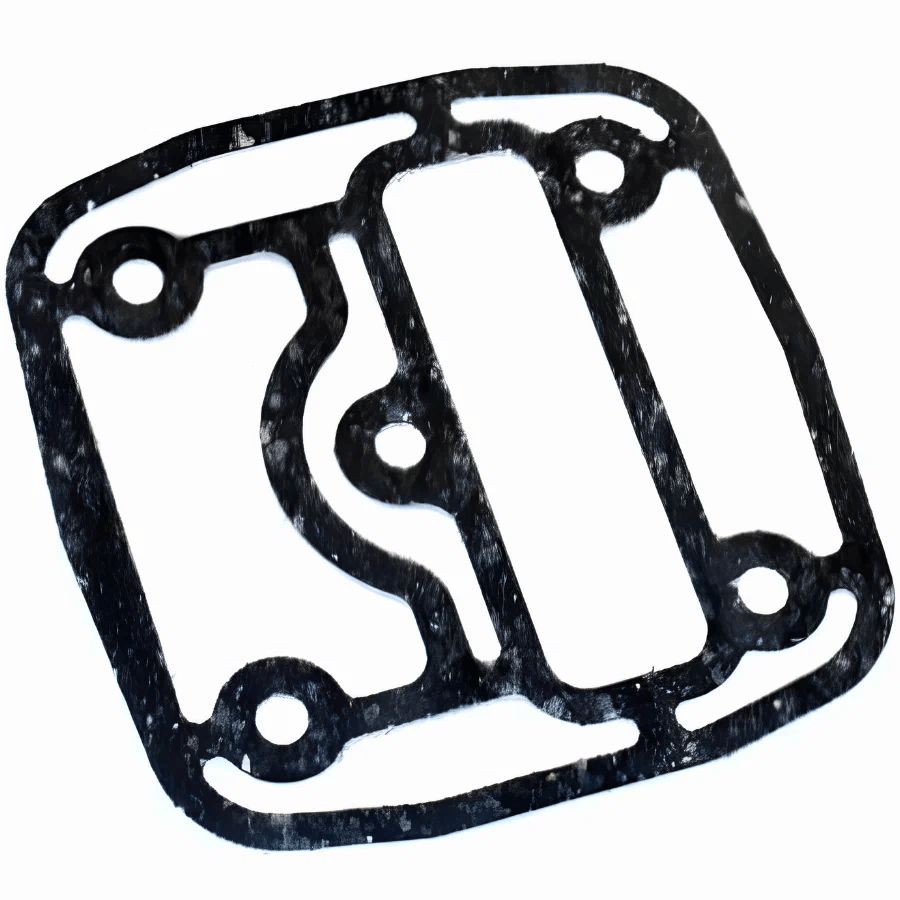

Прокладка головки блока цилиндра копрессора РТИ 532053509043

Наименование: Прокладка головки блока цилиндра одноцилиндрового компрессора (паронитовая), КАМАЗ-53205, артикул 53205-3509043, категория РТИ (резинотехническое изделие).

Производитель: Деталь выпускается несколькими производителями резинотехнических изделий (РТИ). Основные изготовители: ООО «Техно Драйв» , ООО «УралАТИ» (г. Челябинск), ООО «ВТМ», а также ряд альтернативных производителей. Оригинальный изготовитель - ПАО «КАМАЗ» (г. Набережные Челны). Артикул 53205-3509043 является базовым (исходным) номером детали; с 2013 года ПАО «КАМАЗ» перешло на модифицированную версию 53205-3509043-03 («нового образца»), однако базовый артикул 53205-3509043 продолжает выпускаться производителями РТИ для компрессоров старого образца.

Тип: Уплотнительная прокладка клапанного блока (головки цилиндра) одноцилиндрового воздушного компрессора пневматического привода тормозной системы. Относится к каталожной группе «Механизмы управления - Тормоза». Деталь обеспечивает герметизацию стыка между головкой цилиндра и корпусом (блоком) компрессора, уплотняя каналы подачи и нагнетания сжатого воздуха, а также каналы рубашки охлаждающей жидкости.

Технические характеристики:

Артикул: 53205-3509043 (базовый номер)

Артикул без разделителей: 532053509043

Материал: паронит ПМБ (паронит маслобензостойкий) - листовой уплотнительный материал на основе асбеста и каучука, стойкий к воздействию масла, охлаждающей жидкости, сжатого воздуха и высоким температурам (до +450 °C)

Толщина: 0,6 мм (версия TECHNO DRIVE); в исполнениях других производителей - 0,8 мм и 1,0 мм

Форма: квадратная

Габариты: 130 × 130 мм

Количество отверстий: 5 шт., диаметр 8 мм

Вес: от 0,005 до 0,011 кг в зависимости от производителя и толщины

Сторона установки: стык между головкой цилиндра (клапанным блоком) и блоком одноцилиндрового компрессора

Тип компрессора: одноцилиндровый 53205-3509015 (модификации -02, -21, -20), жидкостного охлаждения

Каталожная группа: Механизмы управления - Тормоза

Экологические классы двигателей: Евро-1, Евро-2, Евро-3

Особенности конструкции: Прокладка изготовлена из паронита ПМБ - материала, который сочетает термостойкость (до +450 °C), эластичность, маслобензостойкость и устойчивость к перепадам давления. При затяжке крепёжных болтов паронит деформируется, заполняя микронеровности сопрягаемых поверхностей головки и блока компрессора, обеспечивая надёжную герметизацию без применения дополнительных герметиков. Прокладка имеет квадратную форму размером 130 × 130 мм с пятью сквозными отверстиями диаметром 8 мм для крепёжных болтов и каналов. Конструктивное отличие: прокладка 53205-3509043 (базовый артикул, «старого образца») предназначена для компрессоров с головками цилиндра и крышками, выпущенными до 2013 года (головка 53205-3509039, крышка 53205-3509047 без индекса «-03»). Модифицированная прокладка 53205-3509043-03 («нового образца», с 2013 года) применяется только совместно с головкой 53205-3509040-03 и крышкой 53205-3509047-03 или -12. Использование базовой прокладки 53205-3509043 с головками нового образца (-03) не допускается, и наоборот. При монтаже прокладка устанавливается на очищенные и обезжиренные привалочные поверхности головки цилиндра и блока компрессора. Затяжка болтов производится крест-накрест с регламентированным моментом. Повторное использование прокладки не рекомендуется: при демонтаже головки компрессора прокладка подлежит замене на новую, так как паронит теряет эластичность и герметизирующие свойства после длительной эксплуатации под температурой и давлением. Признаками необходимости замены являются утечки сжатого воздуха (падение давления в пневмосистеме), подтекание охлаждающей жидкости в зоне стыка головки и блока компрессора, а также визуальные повреждения прокладки (разрывы, расслоение, прогар).

Применяемость:

Автомобили: КАМАЗ 43114, КАМАЗ 43118, КАМАЗ 43253, КАМАЗ 4326, КАМАЗ 43261, КАМАЗ 4350, КАМАЗ 43501, КАМАЗ 43502, КАМАЗ 5297, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 5350, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 5360, КАМАЗ 54115, КАМАЗ 5460, КАМАЗ 55111, КАМАЗ 6350, КАМАЗ 63501, КАМАЗ 6450, КАМАЗ 6460, КАМАЗ 65111, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 6520, КАМАЗ 65201, КАМАЗ 6522, КАМАЗ 6540.

Двигатели: КАМАЗ 7403.10-260, КАМАЗ 740.11-240, КАМАЗ 740.13-260, КАМАЗ 740.14-300, КАМАЗ 740.30-260, КАМАЗ 740.31-240, КАМАЗ 740.60-360, КАМАЗ 740.61-320, КАМАЗ 740.62-280, КАМАЗ 740.63-400, ЯМЗ-850.10.
