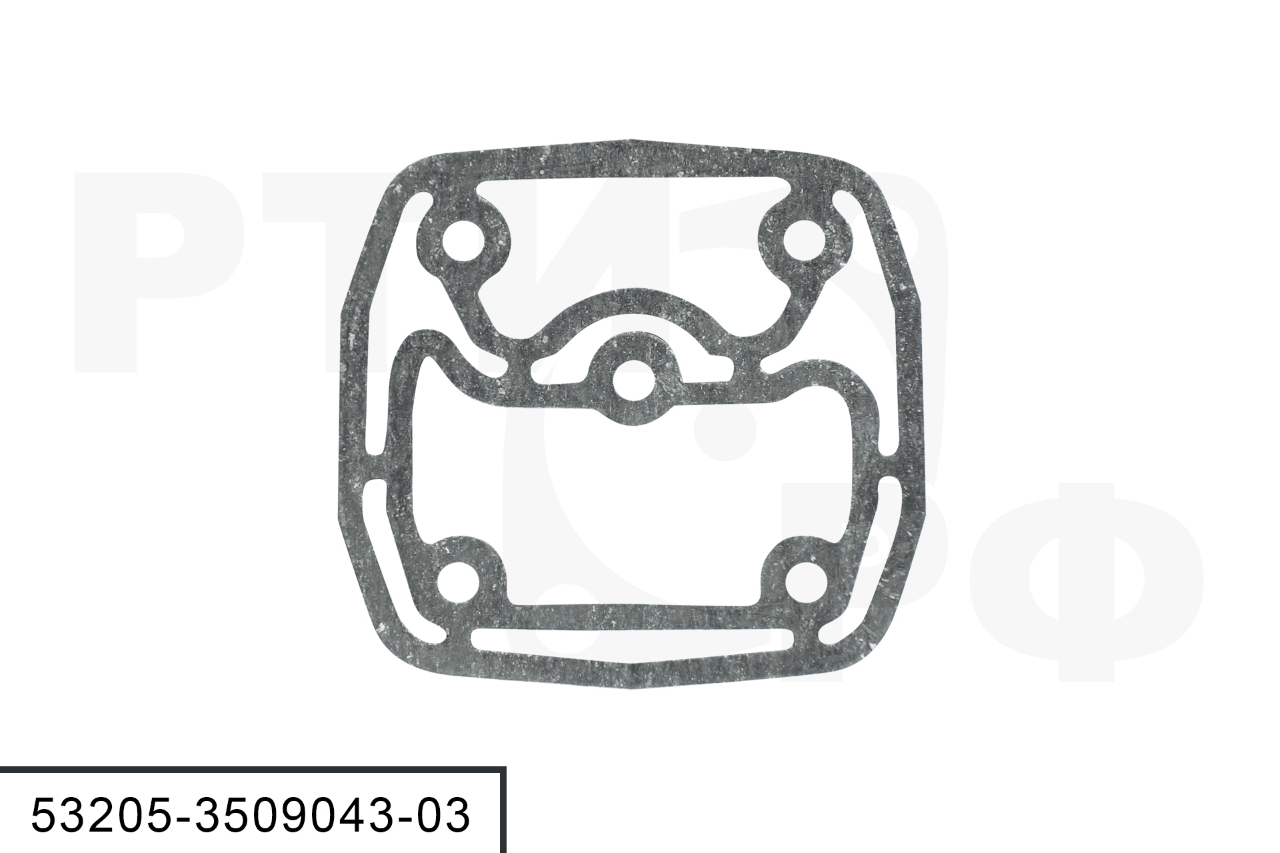

Прокладка головки одноцилиндрового компрессора АЙК-МОТО 53205-3509043-03

Наименование: Прокладка головки одноцилиндрового компрессора (паронитовая), КАМАЗ-53205, артикул 53205-3509043-03, производство ООО «ПК АЙК» .

Производитель: ООО «ПК АЙК» (г. Торговая марка - АЙК-МОТО (AIKE). Предприятие выпускает данную прокладку с 2013 года взамен ранее применявшейся прокладки 53205-3509043 (без индекса «-03»).

Тип: уплотнительная прокладка клапанного блока (головки цилиндра) одноцилиндрового воздушного компрессора пневматического привода тормозной системы. Относится к каталожной группе «Механизмы управления - Тормоза». Деталь обеспечивает герметизацию стыка между головкой цилиндра и корпусом (блоком) компрессора, уплотняя пневматические полости (каналы подачи и нагнетания сжатого воздуха) и рубашку охлаждающей жидкости.

Технические характеристики:

Артикул: 53205-3509043-03

Предшественник (заменённый артикул): 53205-3509043

Материал: паронит (паронитовая прокладка) - листовой уплотнительный материал на основе асбеста и каучука, стойкий к высоким температурам и давлению

Толщина: 1,0 мм (версия АЙК-МОТО); в исполнениях других производителей встречается толщина 0,8 мм

Форма: квадратная

Габариты: приблизительно 130 × 130 мм

Количество отверстий: 5 отверстий диаметром 8 мм

Вес: 0,014 кг (по данным производителя ООО «ПК АЙК»); в каталогах разных поставщиков указывается от 0,008 до 0,011 кг

Габариты упаковки: приблизительно 15 × 15 × 2 см

Сторона установки: головка (клапанный блок) одноцилиндрового компрессора, стык между головкой цилиндра и блоком компрессора

Каталожная группа: Механизмы управления - Тормоза

Тип компрессора: одноцилиндровый, жидкостного охлаждения (модели 53205-3509015 и его модификации -02, -21, -20)

Экологические классы двигателей: Евро-1, Евро-2, Евро-3

Особенности конструкции: Прокладка изготовлена из паронита - материала, который сочетает термостойкость (выдерживает температуру до +300…+450 °C), эластичность и устойчивость к воздействию масла, охлаждающей жидкости и сжатого воздуха. При затяжке крепёжных болтов паронит деформируется, заполняя микронеровности сопрягаемых поверхностей головки и блока компрессора, что обеспечивает надёжную герметизацию без применения дополнительных герметиков. Прокладка имеет квадратную форму размером приблизительно 130 × 130 мм с пятью сквозными отверстиями диаметром 8 мм для крепёжных болтов и каналов. Важное конструктивное ограничение: прокладка 53205-3509043-03 нового образца (выпускается с 2013 года) может применяться только совместно с Головкой цилиндра 53205-3509040-03 и Крышкой 53205-3509047-03 или 53205-3509047-12. Использование данной прокладки с головками и крышками старого образца (до 2013 года) не допускается - для них применяется предшествующая прокладка 53205-3509043 (без индекса -03). При монтаже прокладка устанавливается на очищенные и обезжиренные привалочные поверхности головки цилиндра и блока компрессора. Затяжка болтов производится крест-накратно с регламентированным моментом. Повторное использование прокладки не рекомендуется: при демонтаже головки компрессора прокладка подлежит замене на новую, так как паронит теряет эластичность и герметизирующие свойства после длительной эксплуатации под температурой и давлением. Признаками необходимости замены являются утечки сжатого воздуха (падение давления в пневмосистеме), подтекание охлаждающей жидкости в зоне стыка головки и блока компрессора, а также визуальные повреждения прокладки (разрывы, расслоение, прогар).

Применяемость:

Автомобили: КАМАЗ 43114, КАМАЗ 43118, КАМАЗ 43253, КАМАЗ 4326, КАМАЗ 43261, КАМАЗ 4350, КАМАЗ 43501, КАМАЗ 43502, КАМАЗ 5297, КАМАЗ 53215, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 5350, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 5360, КАМАЗ 54115, КАМАЗ 5460, КАМАЗ 55111, КАМАЗ 6350, КАМАЗ 63501, КАМАЗ 6450, КАМАЗ 6460, КАМАЗ 65111, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 65117, КАМАЗ 6520, КАМАЗ 65201, КАМАЗ 6522, КАМАЗ 6540, ЛиАЗ 5256.

Двигатели: КАМАЗ 7403.10-260, КАМАЗ 740.11-240, КАМАЗ 740.13-260, КАМАЗ 740.14-300, КАМАЗ 740.30-260, КАМАЗ 740.31-240, КАМАЗ 740.60-360, КАМАЗ 740.61-320, КАМАЗ 740.62-280, КАМАЗ 740.63-400, ЯМЗ-850.10.
