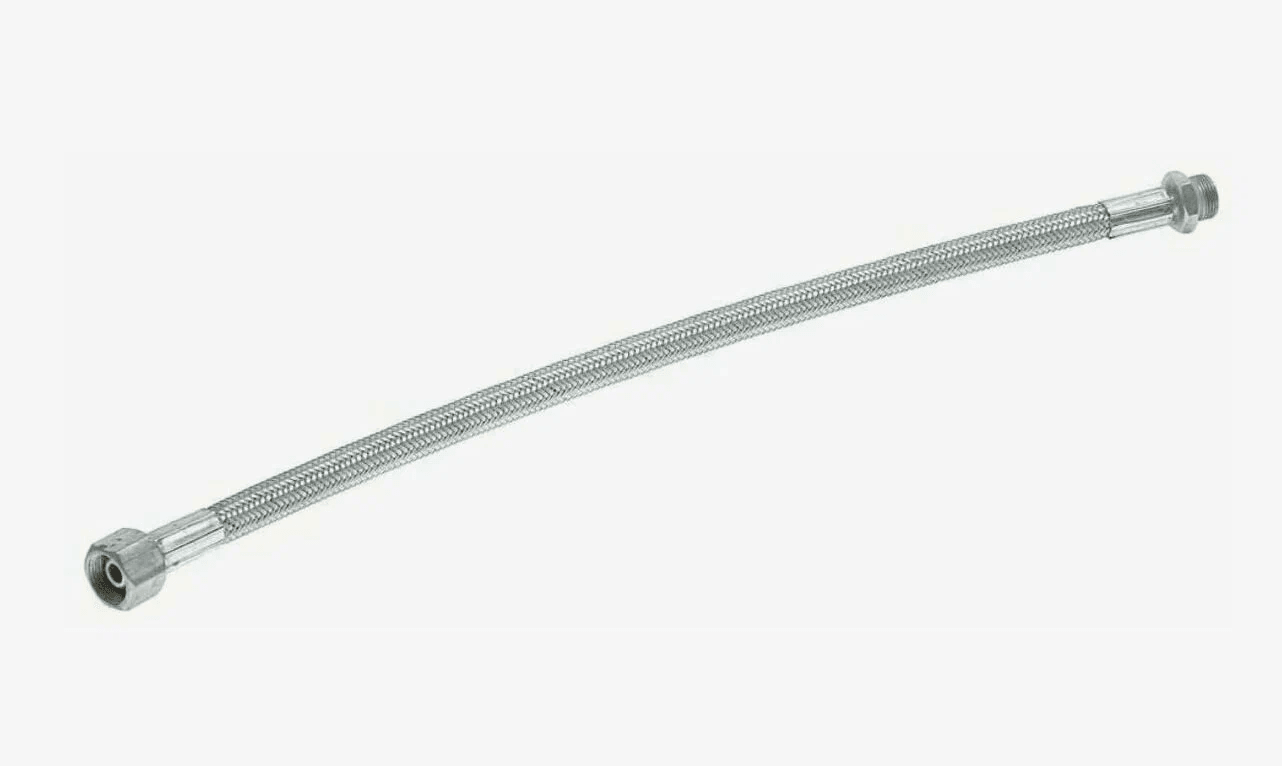

Шланг компрессора 1-но цилиндрового (рукав L-550 металлокордовый 1Л) КМД 6520-3506060

Наименование: Шланг компрессора одноцилиндрового (рукав L-550, металлокордовый 1Л).

Производитель: КМД (Компания Машинных Деталей) - указан в маркировке детали; конструктивно изделие соответствует техническим требованиям ПАО «КАМАЗ» и применяется как компонент штатной пневматической системы грузовых автомобилей КАМАЗ тяжёлого класса.

Тип: Гибкий рукав высокого давления (РВД) для пневматической магистрали компрессора - соединяет одноцилиндровый компрессор с последующими узлами пневмосистемы (охладителем, ресивером) в грузовых автомобилях КАМАЗ. Относится к категории «Пневмооборудование / Тормозная система». Исполнение - внутренний резиновый слой с каркасом из металлокорда (армирование 1Л - однослойная металлокордовая оплётка), наружная защитная резиновая оболочка; концевая арматура - резьбовая (гайка + штуцер). Соответствует техническим условиям ПАО «КАМАЗ», требованиям ГОСТ и отраслевым нормативам на РВД для тормозных систем коммерческого транспорта.

Технические характеристики. Рабочая длина рукава по осевой линии между торцами фитингов - 550 мм. Наружный диаметр шланга в сборе - ориентировочно 19-20 мм; внутренний проходной диаметр канала - 10-12 мм. Присоединительная резьба - М22×1,5 с обеих сторон (конфигурация «гайка - штуцер»), уплотнение осуществляется по внутреннему конусу (угол конуса 24-27°), дополнительные прокладки не требуются. Материал внутреннего слоя - маслобензостойкая резина (NBR/EPDM-композиция), стойкая к воздействию компрессорного масла, конденсата и перепадов температур. Армирующий слой - однослойная оплётка из стальной кордовой проволоки (1Л), придающая рукаву высокую прочность на разрыв и устойчивость к пульсациям давления. Наружная оболочка - износостойкая резина, устойчивая к истиранию, озону и УФ-излучению. Рабочее давление - до 1,25 МПа (12,5 атм); испытательное (пробное) давление - не менее 2,5 МПа. Температурный диапазон эксплуатации - от -45 °C до +130 °C (кратковременно до +150 °C). Вес изделия - 0,36-0,38 кг. Габариты упаковки - 580 × 40 × 40 мм. Код ТН ВЭД - 4009310000.

Особенности конструкции. Назначение - транспортировка сжатого воздуха в пневмосистеме при высоких циклических нагрузках, пульсациях давления и вибрациях. Металлокордовое армирование (1Л) обеспечивает повышенную механическую прочность по сравнению с обычными резиновыми шлангами, сохраняя при этом гибкость. Внутренний резиновый слой рассчитан на контакт с масляным туманом и конденсатом, характерным для работы компрессора. Наружная резиновая оболочка защищает армирование от влаги, дорожных реагентов и механических повреждений. Концевая арматура выполнена в конфигурации «гайка - штуцер» (М22×1,5) для надёжного резьбового соединения без дополнительных уплотнителей (герметичность - по конусу). При монтаже важно не допускать перекручивания рукава и чрезмерного изгиба: минимальный радиус изгиба - не менее 110-120 мм. Рекомендуемый момент затяжки резьбовых соединений - 45-55 Н·м. Шланг совместим с компрессорами типа 53205-3509010 и охладителями 5320-3511010. Сторона установки - левая по ходу движения (в зоне компрессора), крепится на штатных кронштейнах с помощью скоб/хомутов.

Применяемость:

Автомобили: КАМАЗ 6520, КАМАЗ 6520-006, КАМАЗ 6520-6010-53, КАМАЗ 65201, КАМАЗ 65201-6010-53, КАМАЗ 6522, КАМАЗ 6522-6010-53, КАМАЗ 5360, КАМАЗ 53605, КАМАЗ 5460, КАМАЗ 5460-046-62, КАМАЗ 43118, КАМАЗ 43114, КАМАЗ 43501, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 6350.

Двигатели: КАМАЗ-740.30-260, КАМАЗ-740.51-320, КАМАЗ-740.62-280, КАМАЗ-740.70-360, КАМАЗ-740.73-400, КАМАЗ-910.10-550.
