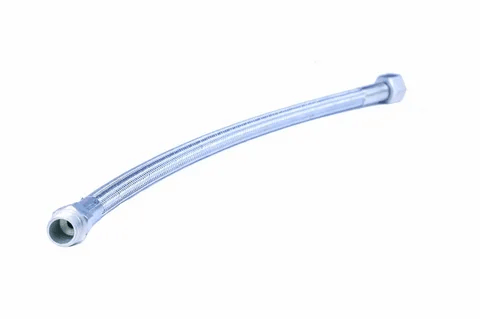

Шланг компрессора 1-но цилиндрового (рукав L-550 фторопластовый в металлооплетке) КМД 6520-3506060-14

Наименование: Шланг компрессора одноцилиндрового (рукав L-550, фторопластовый в металлооплётке).

Производитель: КМД (указан в запросе как поставщик/маркировка детали); конструктивно и каталожно изделие соответствует спецификациям ПАО «КАМАЗ» и применяется как компонент штатной пневмосистемы.

Тип: Гибкий рукав высокого давления (РВД) для пневматической магистрали компрессора - соединяет одноцилиндровый компрессор с элементами пневмосистемы (охладителем, ресивером) в грузовых автомобилях КАМАЗ. Относится к группе «Пневмооборудование / Тормозная система». Исполнение - фторопластовая трубка (PTFE) в защитной однослойной металлической оплётке; концевая арматура - резьбовая (гайка + штуцер). Соответствует требованиям ТУ и ГОСТ к РВД для пневматических тормозных систем коммерческого транспорта.

Технические характеристики. Рабочая длина рукава - 550 мм (по осевой линии между торцами фитингов). Наружный диаметр рукава в оплётке - ориентировочно 18-19 мм; внутренний диаметр проходного канала - 10-12 мм. Присоединительная резьба - М22×1,5 с конусным уплотнением (угол конуса 24° или 27° в зависимости от исполнения арматуры). Материал внутреннего канала - фторопласт (PTFE), устойчивый к маслам, конденсату, агрессивным средам и перепадам температур. Защитная оплётка - стальная нержавеющая проволока (однослойная), обеспечивает стойкость к истиранию, вибрациям и случайным ударам. Рабочее давление - до 1,25 МПа (12,5 атм); испытательное давление - не менее 2,5 МПа. Температурный диапазон эксплуатации - от -50 °C до +150 °C (кратковременно до +180 °C). Вес изделия - 0,38-0,40 кг. Габариты упаковки - 580 × 40 × 40 мм. Код ТН ВЭД - 4009310000.

Особенности конструкции. Назначение - транспортировка сжатого воздуха в пневмосистеме при высоких циклических нагрузках, пульсациях давления и вибрациях. Фторопластовый внутренний слой (PTFE) обладает высокой химической стойкостью и низким коэффициентом трения, что снижает риск засорения канала масляными отложениями и конденсатом. Металлическая оплётка придаёт рукаву прочность и защищает от механических повреждений, сохраняя гибкость. Концевая арматура выполнена в конфигурации «гайка - штуцер» (М22×1,5) для надёжного резьбового соединения без дополнительных уплотнителей (герметичность - по конусу). При монтаже важно не допускать перекручивания рукава и чрезмерного изгиба: минимальный радиус изгиба - не менее 120 мм. Рекомендуемый момент затяжки резьбовых соединений - 45-55 Н·м. Шланг совместим с компрессорами типа 53205-3509010 и охладителями 5320-3511010. Сторона установки - левая по ходу движения (в зоне компрессора), крепится на штатных кронштейнах с помощью скоб/хомутов.

Применяемость:

Автомобили: КАМАЗ 6520, КАМАЗ 6520-006, КАМАЗ 6520-6010-53, КАМАЗ 65201, КАМАЗ 65201-6010-53, КАМАЗ 6522, КАМАЗ 6522-6010-53, КАМАЗ 5360, КАМАЗ 53605, КАМАЗ 5460, КАМАЗ 5460-046-62, КАМАЗ 43118, КАМАЗ 43114, КАМАЗ 43501, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 6350.

Двигатели: КАМАЗ-740.30-260, КАМАЗ-740.51-320, КАМАЗ-740.62-280, КАМАЗ-740.70-360, КАМАЗ-740.73-400, КАМАЗ-910.10-550.
