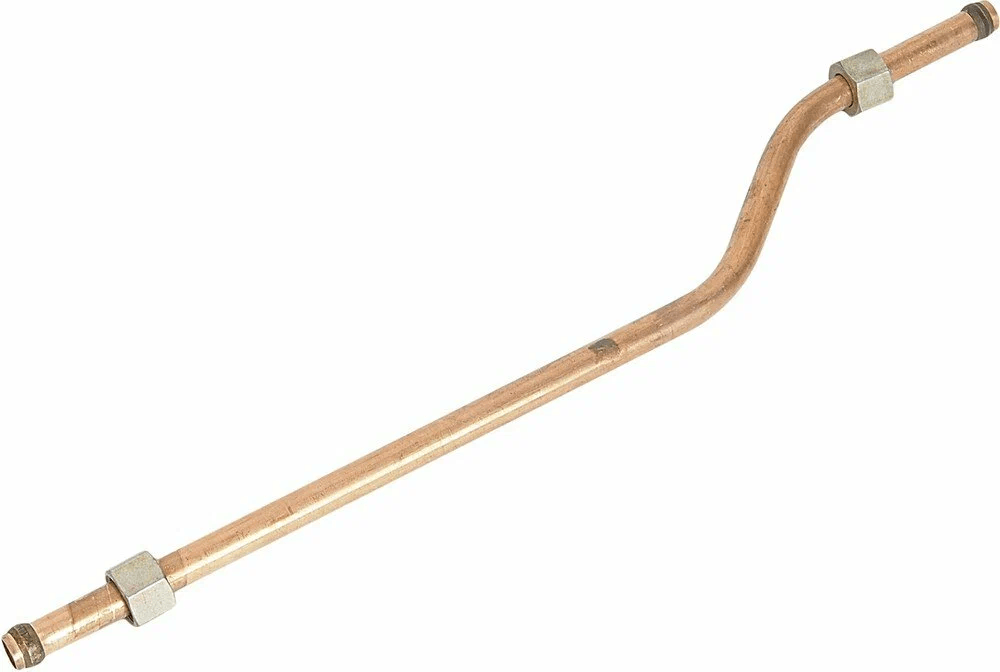

Трубка 1-но цилиндрового компрессора (6520) (охладитель) кривая MAZ 65203506190

Наименование: Трубка одноцилиндрового компрессора (охладитель), кривая, для автомобилей КАМАЗ 6520.

Производитель: ПАО «КАМАЗ» (оригинальная запчасть). В каталогах и спецификациях деталь числится как заводская компонента тормозной системы КАМАЗ;

Тип: Металлическая трубопроводная деталь (трубка) для пневматической тормозной системы, соединяющая одноцилиндровый компрессор с охладителем (теплообменником) и далее с ресивером. Трубка имеет изогнутую (кривую) геометрию для обхода элементов моторного отсека и корректной прокладки трассы сжатого воздуха. Относится к группе «Пневмооборудование / Тормозная система» и предназначена для транспортировки сжатого воздуха под высоким давлением. Соответствует техническим условиям ПАО «КАМАЗ» и требованиям ГОСТ к пневматическим магистралям грузовых автомобилей.

Технические характеристики. Длина трубки - ориентировочно 605 мм (по осевой линии). Наружный диаметр трубы - 16 мм. Присоединительные концы выполнены под резьбу М22×1,5 с конусным уплотнением (угол конуса 27°), конфигурация - «резьба - резьба» с обеих сторон. Изгиб трубки - один основной радиус, обеспечивающий обход агрегатов и фиксацию на штатных кронштейнах. Материал - стальная бесшовная холоднотянутая труба с антикоррозийным покрытием (грунт/оцинковка) и резьбовыми наконечниками из конструкционной стали. Вес детали - 0,34-0,35 кг. Габариты упаковки - 620 × 40 × 40 мм. Код ТН ВЭД - 7306900009. Рабочее давление в магистрали - до 1,2 МПа (12 атм), температурный диапазон эксплуатации - от -45 °C до +120 °C (кратковременно до +150 °C при пиковых нагрузках компрессора).

Особенности конструкции. Назначение детали - транспортировка сжатого воздуха от компрессора к охладителю и далее в пневмосистему. Изогнутая форма позволяет оптимально проложить магистраль в стеснённом пространстве моторного отсека, избегая контакта с подвижными и нагревающимися элементами. Конструкция предусматривает жёсткое резьбовое крепление с конусным уплотнением, исключающим применение дополнительных прокладок - герметичность достигается за счёт посадки по конусу. Материал трубки рассчитан на циклические нагрузки, перепады давления и вибрацию. При установке требуется контроль момента затяжки резьбовых соединений (рекомендуемый момент - 45-55 Н·м), чтобы не допустить деформации резьбы или растрескивания наконечника. Трубка совместима с компрессорами типа 53205-3509010 (одноцилиндровые) и охладителями 5320-3511010. Сторона установки - левая по ходу движения (со стороны компрессора), фиксируется на штатных кронштейнах хомутами/скобами.

Применяемость:

Автомобили: КАМАЗ 6520, КАМАЗ 6520-006, КАМАЗ 6520-6010-53, КАМАЗ 65201, КАМАЗ 65201-6010-53, КАМАЗ 6522, КАМАЗ 6522-6010-53, КАМАЗ 5360, КАМАЗ 53605, КАМАЗ 5460, КАМАЗ 5460-046-62, КАМАЗ 43118, КАМАЗ 43114, КАМАЗ 43501, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 6350.

Двигатели: КАМАЗ-740.30-260, КАМАЗ-740.51-320, КАМАЗ-740.62-280, КАМАЗ-740.70-360, КАМАЗ-740.73-400, КАМАЗ-910.10-550.
