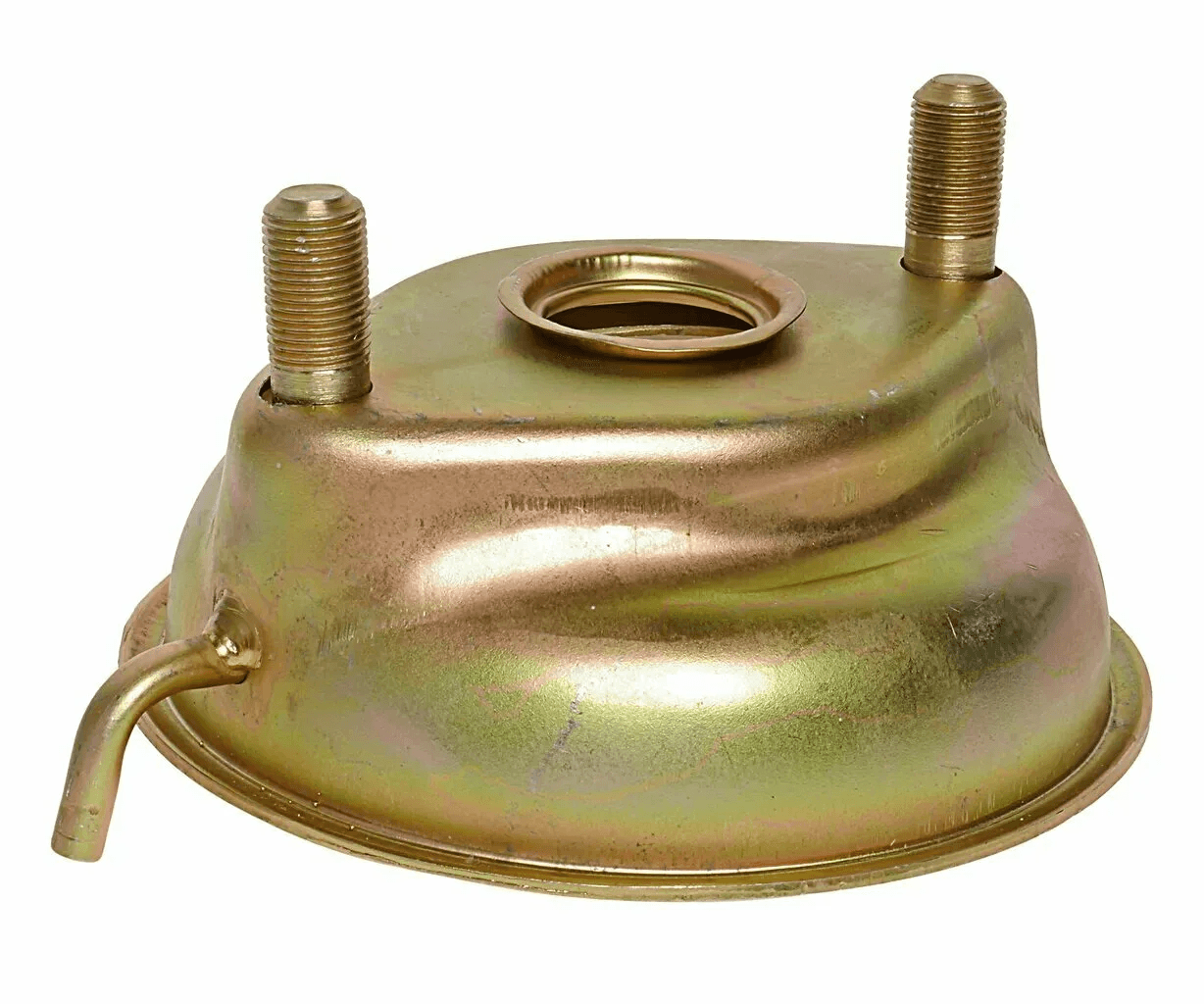

Крышка энергоаккумулятора усиленная 100-3519120 ТИП-20 NORMA

Наименование. Крышка энергоаккумулятора усиленная ТИП-20 (корпус в сборе) - деталь тормозной системы грузовых автомобилей и прицепов, представляющая собой нижнюю часть корпуса пружинного энергоаккумулятора типоразмера 20/20. Крышка закрывает силовую пружину энергоаккумулятора и образует герметичную полость, в которой под действием сжатого воздуха удерживается или высвобождается пружинный энергоаккумулятор. Усиленная конструкция отличается увеличенной толщиной стенки и дополнительными рёбрами жёсткости, что повышает сопротивление корпуса деформации при циклическом срабатывании пружины, снижает риск усталостного разрушения металла и продлевает ресурс детали в условиях интенсивной эксплуатации.

Производитель. ООО «НОРМА», г. Ижевск, Удмуртская Республика (ул. Пушкинская, 226). Предприятие с 1999 года специализируется на производстве тормозных камер, энергоаккумуляторов и комплектующих к ним для отечественных и импортных грузовых автомобилей. Все тормозные камеры и энергоаккумуляторы собираются из комплектующих собственного производства, включая корпуса (крышки), поршни, цилиндры, фланцы и пружины. Продукция поставляется на конвейер и на aftermarket под торговой маркой NORMA.

Тип. Крышка (корпус) пружинного энергоаккумулятора, тип 20, усиленное исполнение. Деталь относится к каталожной группе «Механизмы управления - Тормоза». По классификации тормозных камер энергоаккумулятор типа 20/20 означает: типоразмер рабочей мембранной камеры - 20 (эффективная площадь диафрагмы 20 кв. дюймов), типоразмер пружинного энергоаккумулятора - 20. Крышка закрывает именно пружинную (энергетическую) часть механизма - это нижний элемент корпуса, на котором устанавливается силовая пружина, поршень и цилиндр энергоаккумулятора.

Технические характеристики. Рабочее давление в пневматической тормозной системе - до 0,8 МПа (8 бар). Усилие силовой пружины энергоаккумулятора тип 20, которая удерживается внутри крышки, - до 13 000 Н. Типоразмер энергоаккумулятора - 20/20 (диаметр рабочей камеры 203 мм, диаметр пружинной части 203 мм). Вылет штока в свободном состоянии - 58 мм. Расстояние между крепёжными шпильками - 120 мм. Резьба штока - М16×1,5. Крышка поставляется в сборе с фланцем (исполнение 100-3519120/125) или без фланца - в зависимости от комплектации. Покрытие металла - гальваническое (цинкование), обеспечивающее защиту от коррозии. Вес крышки в сборе - 1,03 кг. Габаритные размеры - 200×100×170 мм (длина×ширина×высота). Материал - конструкционная сталь, толщина стенки усиленная по сравнению со стандартным исполнением.

Особенности конструкции. Крышка является силовым элементом корпуса энергоаккумулятора, воспринимающим нагрузку от предварительно сжатой силовой пружины. Усиленное исполнение отличается от стандартного увеличенной толщиной стенки (донышка и цилиндрической части), что критически важно при многократных циклах затормаживания-растормаживания. На наружной поверхности крышки выполнен фланец с крепёжными отверстиями для соединения с цилиндром энергоаккумулятора при помощи стяжного хомута. Крышка изготавляется методом холодной штамповки или литья из конструкционной стали с последующей механической обработкой посадочных поверхностей. Гальваническое покрытие (цинкование) наносится на готовую деталь для защиты от атмосферной коррозии. Монтаж крышки производится на снятом с автомобиля энергоаккумуляторе: корпус разбирается, заменяемая крышка извлекается, посадочные поверхности очищаются, после чего новая крышка устанавливается с обязательной заменой уплотнительных элементов (ремкомплекта) и затяжкой стяжного хомута. Крышка совместима с поршнями, цилиндрами, фланцами и пружинами энергоаккумуляторов тип 20 производства КЗТАА, ПАО «КАМАЗ», РААЗ (г. Применение крышки на энергоаккумуляторах иного типоразмера (тип 24, тип 30 и др.) недопустимо из-за отличий в диаметре, шаге крепёжных элементов и геометрии пружинной полости.

Применяемость:

Автомобили: КАМАЗ 4310, КАМАЗ 43101, КАМАЗ 43104, КАМАЗ 43105, КАМАЗ 43106, КАМАЗ 43118, КАМАЗ 5320, КАМАЗ 53212, КАМАЗ 53215, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 5410, КАМАЗ 54112, КАМАЗ 54115, КАМАЗ 5460, КАМАЗ 55102, КАМАЗ 5511, КАМАЗ 55111, КАМАЗ 6460, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 65117, КАМАЗ 6520, КАМАЗ 6522, МАЗ 5337, МАЗ 53371, МАЗ 54323, МАЗ 5516, МАЗ 5551, МАЗ 6317, МАЗ 64229, ЗИЛ 133ГЯ, ПАЗ 3205, ПАЗ 32053.

Двигатели: КамАЗ-740.10, КамАЗ-740.11, КамАЗ-740.13, КамАЗ-740.30, КамАЗ-740.31, КамАЗ-740.50, КамАЗ-740.51, КамАЗ-740.60, КамАЗ-740.70, ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511.
