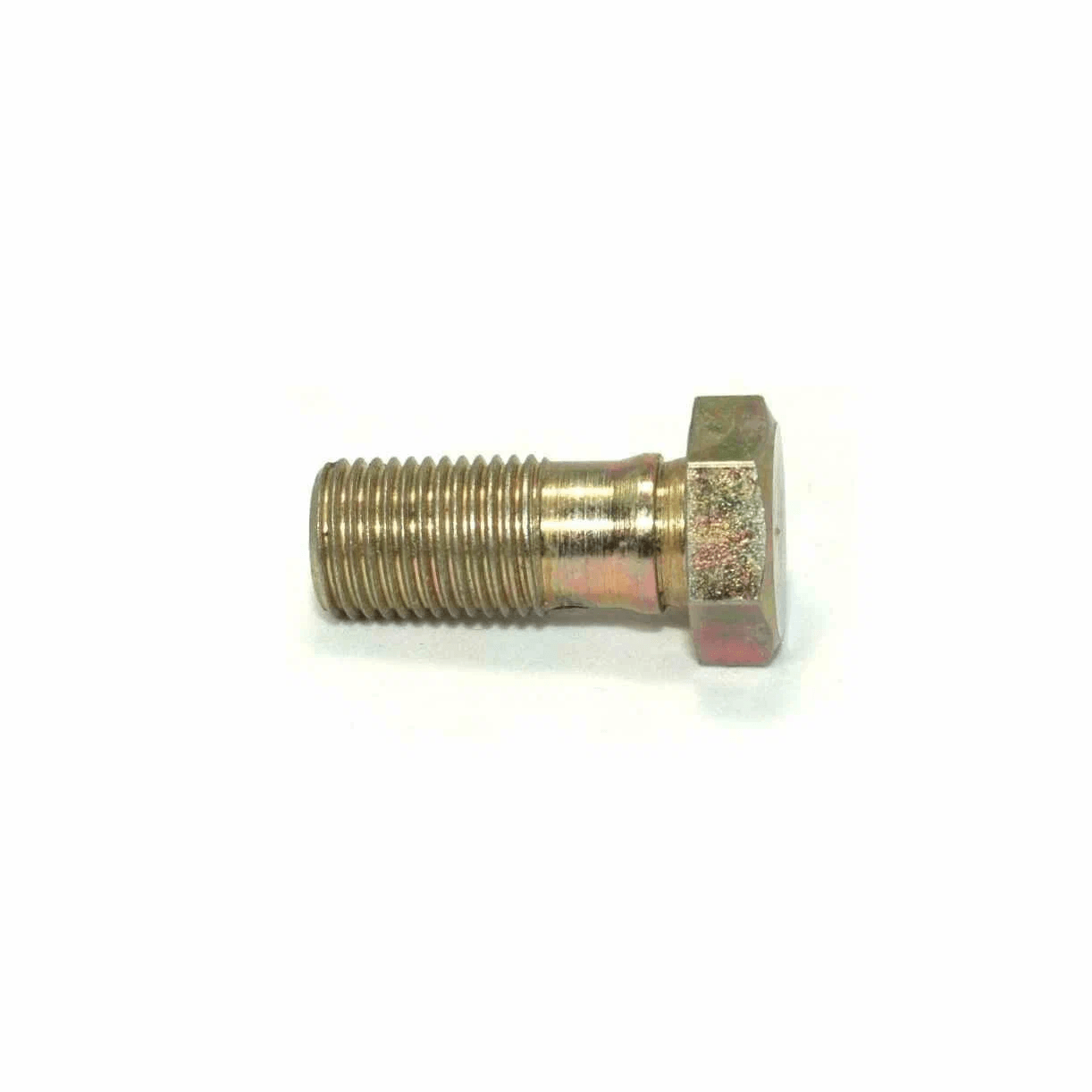

Болт-штуцер тормозных цилиндров РЗИ 513506012

Наименование: Болт-штуцер тормозных цилиндров

Производитель: РЗИ

Тип: Болт-штуцер (соединительный полый болт, банджо-болт) - крепёжно-гидравлический элемент тормозной системы, обеспечивающий герметичное соединение тормозных трубок с рабочими и главными тормозными цилиндрами, муфтами и гидровакуумными усилителями через уплотнительные медные шайбы.

Технические характеристики:

Артикул (каталожный номер): 513506012.

Резьба: метрическая мелкая М12×1,25 - правая. Мелкий шаг резьбы обеспечивает повышенную герметичность соединения и сопротивление самоотвинчиванию при вибрационных нагрузках, что критически важно для гидравлических тормозных систем.

Длина болта: 25 мм (в исполнении РЗИ). На рынке также встречаются варианты длиной 28 и 30 мм от других производителей (АЗ УРАЛ, ОАО ГАЗ) под тем же каталожным номером - отличия обусловлены допуском по длине и конкретным узлом установки.

Размер под ключ: 17 мм (шестигранная головка).

Материал: конструкционная сталь, термообработанная, с цинковым или оксидным антикоррозионным покрытием. Покрытие защищает от коррозии в условиях эксплуатации (влага, дорожные реагенты, перепады температур) и обеспечивает стабильность резьбового соединения при многократных монтажах/демонтажах.

Уплотнение осуществляется двумя медными шайбами, устанавливаемыми по обе стороны соединительной муфты (при соединении трубок) или между головкой болта и посадочной поверхностью цилиндра.

Назначение: обеспечивает герметичный гидравлический канал между тормозной трубкой (через соединительную муфту) и тормозным цилиндром - рабочим (колёсным) или главным; также применяется для подключения трубопроводов к гидровакуумному усилителю тормозов и в узлах привода выключения сцепления (на отдельных моделях ГАЗ).

Особенности установки: вворачивается в резьбовое отверстие тормозного цилиндра или муфты; между головкой болта и уплотняемыми поверхностями устанавливаются медные уплотнительные шайбы ( typically 2 шт.); затяжка производится ключом 17 мм с регламентированным моментом; при монтаже необходимо контролировать чистоту канала и целостность уплотнительных шайб (рекомендуется замена шайб при каждом демонтаже); недопустимо повторное использование болта с повреждённой резьбой или деформированным каналом.

Совместимость с узлами: предназначен для гидравлических тормозных систем с резьбой М12×1,25 - применяется на рабочих (колёсных) тормозных цилиндрах, главных тормозных цилиндрах, соединительных муфтах тормозных трубок и гидровакуумных усилителях. Совместима со штатными медными уплотнительными шайбами типоразмера под М12.

Применяемость:

Автомобили: ГАЗ 12, ГАЗ 21, ГАЗ 24, ГАЗ 24-10, ГАЗ 51, ГАЗ 52-01, ГАЗ 53, ГАЗ 63, ГАЗ 66, ГАЗ 31029, ГАЗ 3306, ГАЗ 3307, ГАЗ 3308, ГАЗ 3309, ГАЗ 4301, ГАЗ 5312, ГАЗ 34039, УАЗ 31512, УАЗ 31514, УАЗ 31519, УАЗ 3153, УАЗ 2206, УАЗ 3303, УАЗ 3909, УАЗ 452, УРАЛ 375, УРАЛ 4320, УРАЛ 4320-31, УРАЛ 4320-41, УРАЛ 4320-61, УРАЛ 43202, УРАЛ 43203-10, УРАЛ 43204-1111-70, УРАЛ 43204-1153-70, УРАЛ 43206-41, УРАЛ 4320-0971-58, УРАЛ 4320-1151-59, УРАЛ 4320-1951-58, УРАЛ 4320-1958-70И, УРАЛ 4420.

Двигатели: ЗМЗ-24, ЗМЗ-24-01, ЗМЗ-402, ЗМЗ-53, ЗМЗ-511, ЗМЗ-513, ЗМЗ-406, Д-245, УМЗ-417, УМЗ-421, УМЗ-451, ЯМЗ-236, ЯМЗ-238, ЯМЗ-740, КАМАЗ-740, ЗМЗ-672.
