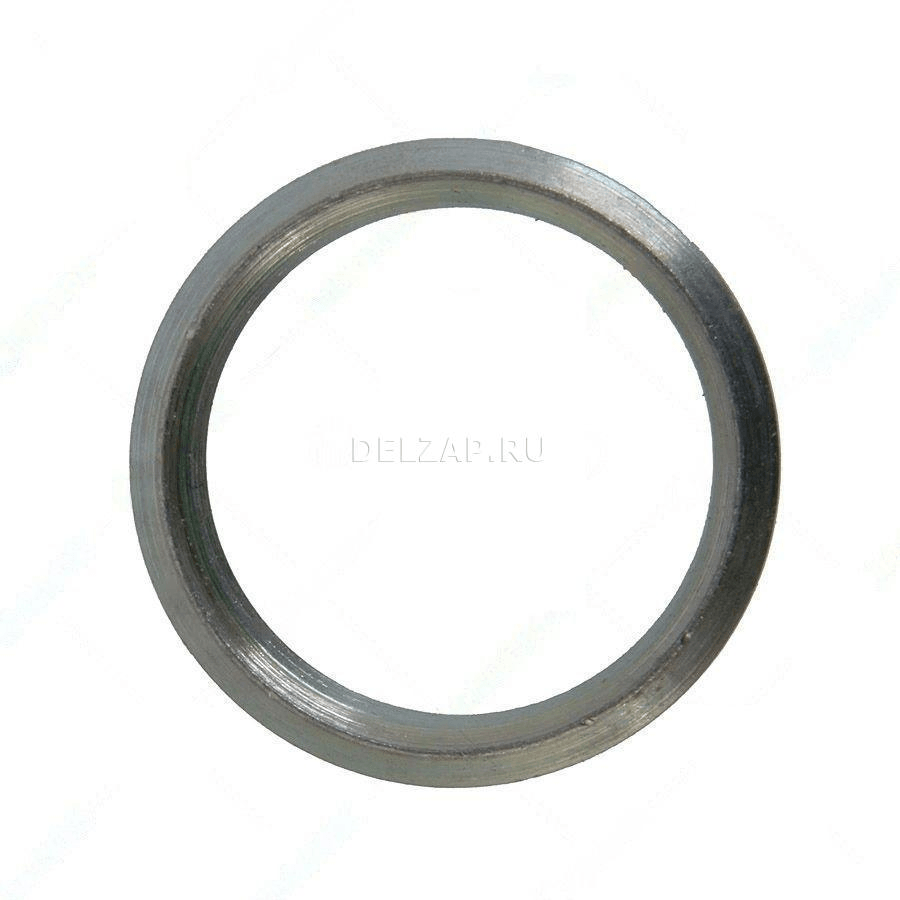

Втулка (сталь) ф30х38 h=13 рефленая, ушка сил.цилиндра KAMAZ 63503405032

Наименование: Втулка (сталь) ф30×38, h=13, рифлёная, ушка силового цилиндра КАМАЗ, артикул 63503405032.

Производитель: ПАО «КАМАЗ» (оригинальный компонент, поставляемый в составе сборочных узлов и в запчасти по отраслевым ТУ и чертежам предприятия).

Тип:

Технические характеристики:

наружный диаметр - 38 мм;

внутренний диаметр - 30 мм;

высота (длина) - 13 мм;

поверхность - рифление по наружной цилиндрической поверхности для исключения проворота в посадочном гнезде;

материал - конструкционная углеродистая сталь , обеспечивающая необходимую твёрдость и износостойкость при работе в паре трения;

твёрдость поверхности - ориентировочно 35-42 HRC (после термообработки для повышения ресурса работы в ушке силового цилиндра);

допуски и посадки - соответствуют чертежу завода-изготовителя для плотной посадки в корпусе и свободного сопряжения с осью/пальцем в ушке;

вес - ориентировочно 0,032-0,035 кг (в зависимости от плотности стали и точности штамповки/точения).

Особенности конструкции: рифление на наружной поверхности - ключевой конструктивный признак, обеспечивающий плотную фиксацию без дополнительных стопорных элементов; цилиндрическая форма без фасок на торцах (либо с минимальной фаской для облегчения монтажа) - рассчитана на запрессовку в корпусную деталь; отсутствие резьбы и крепёжных элементов - фиксация только за счёт посадки и рифления; гладкая внутренняя поверхность с допуском под палец/ось - обеспечивает минимальный зазор и отсутствие люфта при работе узла; совместимость с типовыми пальцами и осями силовых цилиндров КАМАЗ по диаметру 30 мм и допускам посадки; установка производится методом запрессовки либо посадки с натягом в ушко цилиндра; демонтаж - выпрессовкой; конструкция рассчитана на работу в условиях смазки (консистентная либо капельная смазка пальца), что снижает износ и увеличивает ресурс узла.

Применяемость:

Автомобили: КАМАЗ 5320, КАМАЗ 53212, КАМАЗ 5410, КАМАЗ 54112, КАМАЗ 5511, КАМАЗ 55111, КАМАЗ 65115, КАМАЗ 6520, КАМАЗ 6522, КАМАЗ 65226, КАМАЗ 6350..

Двигатели: КамАЗ-740.10, КамАЗ-740.31-240, КамАЗ-740.51-320, КамАЗ-740.55-360, КамАЗ-740.60-360.
