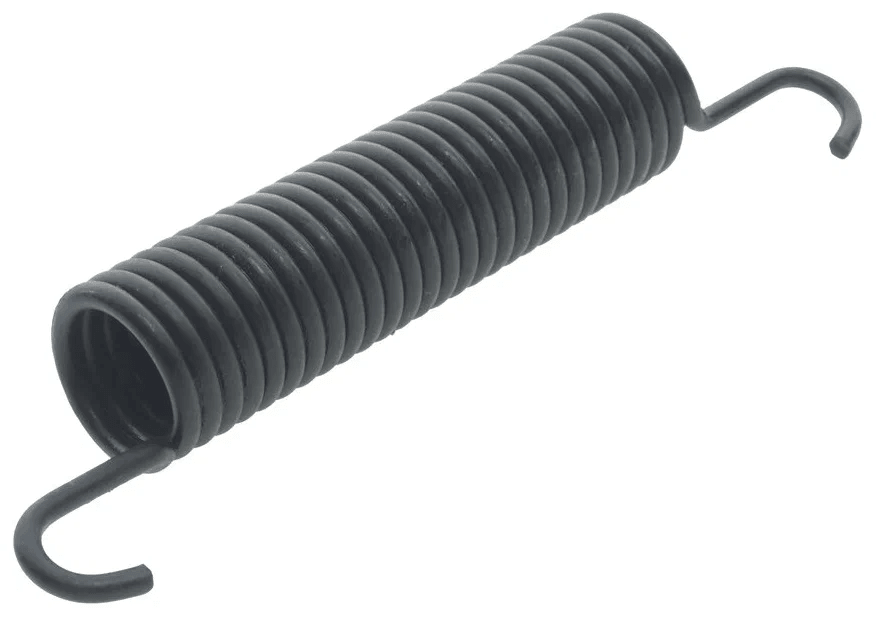

ПРУЖИНА СТЯЖНАЯ ТОРМОЗНЫХ КОЛОДОК ЕВРО, 5320-35010 СПЕЦМАШ 5320350103510

Наименование: Пружина стяжная тормозных колодок ЕВРО, 5320-3501035-10.

Производитель: СПЕЦМАШ (ООО «КАРТЕР», г. Балашиха, Московская область). Компания специализируется на производстве и продаже запасных частей для грузовой автотехники отечественного производства. Деталь выпускается под артикулом 5320-3501035-10-СПЕЦМАШ и поставляется в упаковке по 5 или 10 штук. Белебей, Республика Башкортостан).

Тип: Упругий элемент тормозного механизма - стяжная (оттяжная, возвратная) пружина растяжения витая цилиндрическая с отогнутыми зацепами на концах. Относится к каталожной группе «Механизмы управления - Тормоза» (группа 3501). Применяется в рабочей тормозной системе с пневматическим приводом.

Технические характеристики (все известные, с числами и единицами):

Длина пружины по зацепам в свободном состоянии (L): 170 мм.

Количество рабочих витков: 30.

Наружный диаметр пружины (D): 21-29 мм (ф21х29 - диаметр по виткам в разных сечениях).

Диаметр проволоки (d): 5 мм.

Вес: 0,1 кг (по данным каталога СПЕЦМАШ); в различных источниках также указывается 0,185-0,23 кг в зависимости от производителя и партии.

Габариты упаковки: длина 0,12-0,18 м, ширина 0,02-0,05 м, высота 0,02-0,03 м (зависит от поставщика).

Материал: пружинная сталь высокой прочности. По данным завода БЕЛЗАН - марка стали ПРВ51ХФА (пружинная легированная).

Код ТН ВЭД: 7320202009.

Деталь применяется как на передней, так и на задней оси - на тормозах рабочих передних, тормозах рабочих задних, а также в мостах передних и задних в сборе.

Особенности конструкции: Пружина стяжная выполняет функцию возврата тормозных колодок в исходное (расторможенное) положение после прекращения подачи сжатого воздуха в тормозную камеру. При торможении разжимной кулак разводит колодки, прижимая их к внутренней поверхности тормозного барабана. При растормаживании стяжная пружина стягивает колодки, отводя их от барабана и обеспечивая свободное вращение колеса без сопротивления. Конструкция представляет собой витую цилиндрическую пружину растяжения с двумя отогнутыми зацепами на концах, которыми она крепится к отверстиям в тормозных колодках или щите тормозного механизма. Материал - пружинная легированная сталь марки ПРВ51ХФА, обладающая высокими упругими свойствами и устойчивостью к многократным циклическим нагрузкам растяжения-сжатия. Пружина рассчитана на тысячи циклов срабатывания в условиях вибрации, перепадов температуры (от -50 до +150 °C в зоне тормозного механизма) и воздействия дорожной грязи, влаги и абразива. Установка производится на штатные посадочные места (отверстия в тормозных колодках или кронштейнах). Перед монтажом необходимо очистить посадочные места, проверить состояние колодок и направляющих элементов. Пружина устанавливается без перекручивания витков и перегибов, с равномерным натяжением. Перекручивание витков при монтаже - частая ошибка, приводящая к потере расчётного усилия и ускоренному износу. Для установки/снятия пружины рекомендуется использовать специальный инструмент (крючок-съёмник) во избежание повреждения зацепов. Пружина совместима с тормозными механизмами КАМАЗ ЕВРО, оснащёнными тормозными барабанами диаметром 400 мм и колодками шириной 140 мм. Также устанавливается на оси НЕФАЗ-8332, 8560, 8602, 9334, 93341, 96741, 9693 и их модификации, а также на оси СЗАП-9327, 9328, 93271, 9340, 8543, 9905. На одном тормозном механизме устанавливается две стяжные пружины (верхняя и нижняя), обеспечивающие синхронный возврат обеих колодок. При замене рекомендуется менять пружины комплектом на всём узле для равномерного усилия. Признаки необходимости замены: ослабление возвратного усилия (колодки медленно возвращаются в исходное положение), потеря упругости после длительной эксплуатации, появление трещин на витках, заметное растяжение длины сверх номинала, неравномерный износ тормозных колодок и барабана, повышенный нагрев тормозного барабана при движении без торможения.

Применяемость:

Автомобили: КАМАЗ 43114, КАМАЗ 43118, КАМАЗ 4326, КАМАЗ 43261, КАМАЗ 4350, КАМАЗ 43501, КАМАЗ 43502, КАМАЗ 53228, КАМАЗ 53229, КАМАЗ 5350, КАМАЗ 53501, КАМАЗ 53504, КАМАЗ 6350, КАМАЗ 63501, КАМАЗ 6450, КАМАЗ 65111, КАМАЗ 65115, КАМАЗ 65116, КАМАЗ 6540, НЕФАЗ 8332, НЕФАЗ 8527, НЕФАЗ 8560, НЕФАЗ 8602, НЕФАЗ 8602-10-04, НЕФАЗ 9334, НЕФАЗ 9334-10, НЕФАЗ 9334-20, НЕФАЗ 9334-20-10, НЕФАЗ 93341, НЕФАЗ 93341-20, НЕФАЗ 937006, НЕФАЗ 07-01, НЕФАЗ 9385, НЕФАЗ 07, НЕФАЗ 9509, НЕФАЗ 96741, НЕФАЗ 96742, НЕФАЗ 96891-10, НЕФАЗ 9693, НЕФАЗ 9693-10.

Двигатели: КАМАЗ-740.10, КАМАЗ-7403.10, КАМАЗ-740.11-240, КАМАЗ-740.13-260, КАМАЗ-740.30-260, КАМАЗ-740.31-240, КАМАЗ-740.50-360, КАМАЗ-740.51-320, КАМАЗ-740.55-300, КАМАЗ-740.60-360, КАМАЗ-740.70-280, КАМАЗ-740.35-400, КАМАЗ-740.50-400.
