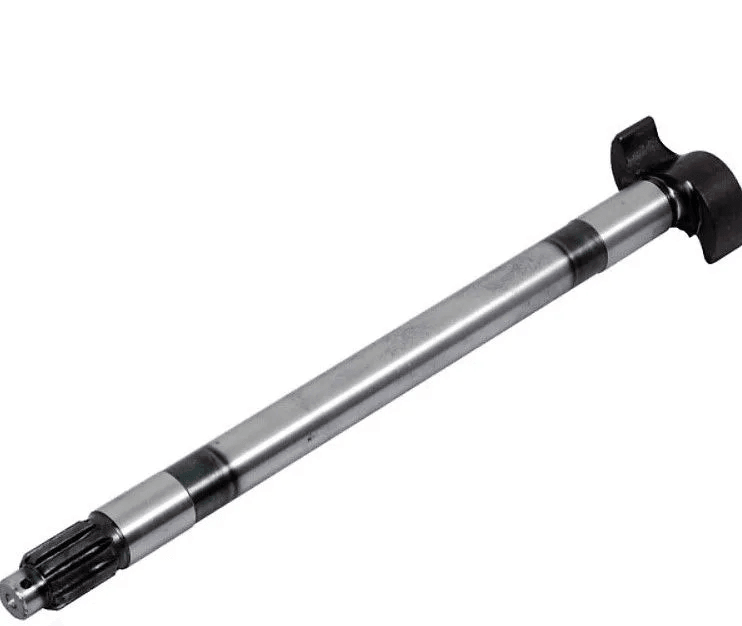

"Кулак разжимной НЕФАЗ-9693 колодок тормозных левый прицепа" 9693-3502111

Наименование: Кулак разжимной тормозных колодок левый для прицепа НЕФАЗ-9693, артикул 9693-3502111.

Производитель: No Name (деталь поставляется без фирменной маркировки производителя; соответствует конструкторской документации и техническим требованиям завода-изготовителя прицепов НЕФАЗ для узла разжимного кулака тормозного механизма).

Тип: Разжимной кулак тормозного механизма барабанного типа - левый (с ориентацией по стороне установки на оси прицепа). Предназначен для передачи усилия от тормозной камеры через рычаг на тормозные колодки, обеспечивая их разжим и прижатие к внутренней поверхности тормозного барабана. Применяется в составе пневматического тормозного привода прицепов и полуприцепов.

Технические характеристики (с числами и единицами):

Сторона установки: левая (зеркальная версия относительно правого кулака).

Тип соединения с рычагом: шлицевое (количество шлицев - 10, профиль стандартный для тормозных механизмов прицепов НЕФАЗ/КАМАЗ).

Диаметр рабочей шейки под втулки/подшипники: 40 мм.

Длина кулака (габаритная): 385 мм.

Посадочный диаметр под кронштейн/корпус: 50 мм.

Диаметр шлицевой части: 36 мм (наружный диаметр по вершинам шлицев).

Материал: конструкционная сталь (углеродистая, термообработанная; поверхностная закалка рабочих шеек для повышения износостойкости).

Покрытие: фосфатирование (антикоррозионная обработка поверхности).

Вес детали: ориентировочно 3,2 кг.

Габариты упаковки (ДхШхВ): 420 × 120 × 110 мм.

Количество крепёжных/технологических отверстий: не предусмотрено (крепление осуществляется посадкой в корпус и фиксацией стопорным кольцом/шайбой).

Резьба: не применимо (соединение шлицевое, без резьбового крепежа).

Совместимость по узлу: тормозные механизмы барабанного типа с диаметром барабана 400 мм, шириной колодки 140 мм (стандарт для прицепов тяжёлого класса).

Особенности конструкции: Кулак разжимной служит основным исполнительным звеном в барабанном тормозном механизме прицепа. При подаче воздуха в тормозную камеру рычаг, соединённый со штоком камеры, поворачивает разжимной кулак, который через ролики/эксцентрики раздвигает тормозные колодки и прижимает их к барабану. После сброса давления стяжные пружины возвращают колодки в исходное положение, а кулак остаётся в нейтральном положении. Левое исполнение кулака отличается ориентацией шлицев и посадочной геометрии относительно корпуса тормозного щита. Установка возможна только на левую сторону оси; монтаж на правую сторону недопустим из-за несовпадения шлицев и направления действия рычага. Деталь изготовлена из конструкционной углеродистой стали с последующей термообработкой рабочих поверхностей (закалка ТВЧ) для увеличения ресурса при циклических нагрузках. Фосфатированное покрытие защищает поверхность от коррозии при эксплуатации в условиях повышенной влажности и дорожных реагентов. Монтаж производится в корпус тормозного механизма оси прицепа: кулак устанавливается в посадочные втулки, фиксируется стопорным кольцом, затем на шлицевую часть надевается рычаг тормозного вала. Совместим с тормозными камерами типа 20/24, стандартными стяжными пружинами и колодками шириной 140 мм, барабанами диаметром 400 мм. При замене рекомендуется проверять состояние посадочных втулок и роликов колодок - износ этих элементов снижает эффективность торможения и ускоряет износ кулака. OEM-номер (заводской номер детали): 9693-3502111 (соответствует каталожному обозначению завода-изготовителя НЕФАЗ для левого разжимного кулака тормозных колодок прицепа НЕФАЗ-9693). Технические характеристики списком (по запросу): Диаметр рабочей шейки: 40 мм. Посадочный диаметр: 50 мм. Наружный диаметр шлицевой части (по вершинам): 36 мм. Длина: 385 мм. Ширина/толщина: не применимо (стержневая деталь). Материал: конструкционная углеродистая сталь, термообработанная. Вес: 3,2 кг. Резьба: отсутствует. Количество шлицев: 10 шт. Сторона установки: левая. Тип: разжимной кулак тормозного механизма (барабанный тормоз).

Применяемость:

Автомобили: НЕФАЗ 9693, НЕФАЗ 8332, НЕФАЗ 8560, НЕФАЗ 9334, НЕФАЗ 8332-01, КАМАЗ 8550, КАМАЗ 8463, КАМАЗ 9370, СЗАП 8357, СЗАП 9327.

Двигатели: КАМАЗ-740.10, КАМАЗ-740.11, КАМАЗ-740.13, КАМАЗ-740.30, КАМАЗ-740.31, ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511.
