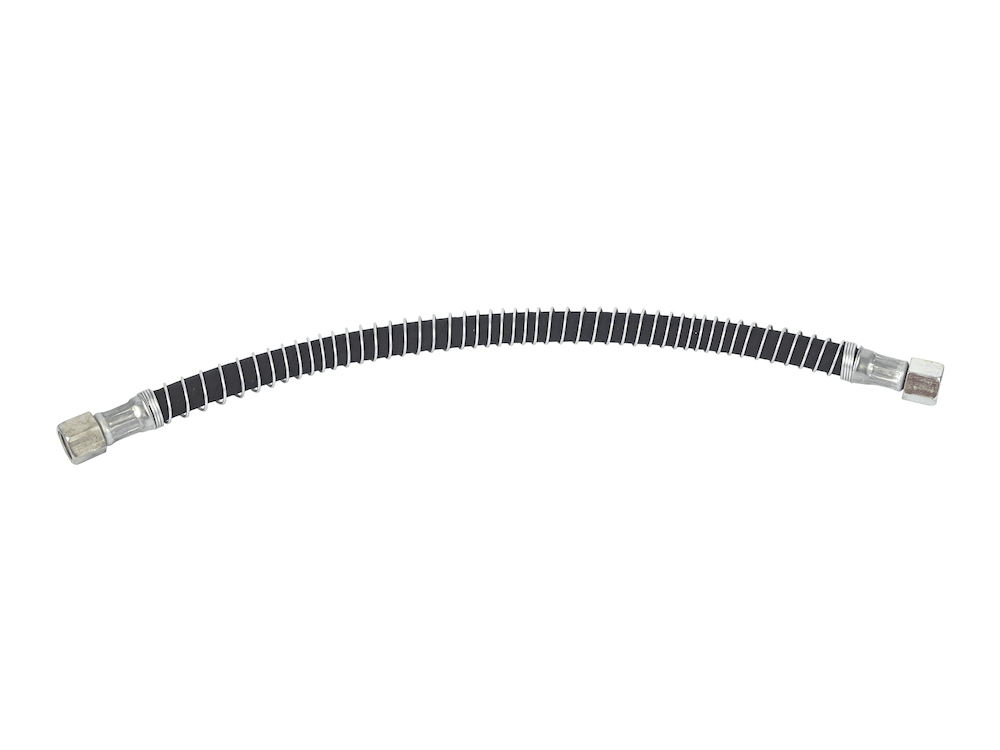

Шланг тормозной 32053, 3204 /задн./ L490 ПАЗ 32053355224830

Наименование: Шланг тормозной задний (короткий) пневматический с защитной пружиной L490

Производитель: Оригинальное производство - Павловский автобусный завод (ПАЗ, входит в Группу ГАЗ). Каталожный номер присвоен заводом-изготовителем автобусов;

Тип: Гибкий пневматический тормозной шланг (рукав высокого давления) для подачи сжатого воздуха от стационарной магистрали к тормозным камерам заднего моста. Деталь относится к каталожной группе «Механизмы управления - Тормоза» и предназначена для работы в пневматических тормозных системах с двухконтурным приводом. Соответствует требованиям ГОСТ на резиновые рукава для пневматических тормозных систем грузового и пассажирского транспорта.

Технические характеристики. Рабочая длина шланга - 490 мм (по каталогу ПАЗ); Наружный диаметр рукава - 22 мм. Присоединительные наконечники выполнены в конфигурации «гайка - гайка» с резьбой М22×1,5 с обеих сторон. Шланг укомплектован защитной металлической пружиной, предохраняющей рукав от механических повреждений, перетирания и контакта с дорожным покрытием. Вес изделия - 0,285 кг. Код ТН ВЭД - 4009320000. Габариты упаковки: 500 × 25 × 25 мм.

Особенности конструкции. Шланг состоит из многослойного резинового рукава высокого давления и двух металлических фитингов (наконечников) с резьбой М22×1,5. Тип соединения - «гайка - гайка», уплотнение осуществляется по внутреннему конусу штуцера без применения дополнительных уплотнительных колец. Защитная пружина, надетая поверх рукава, предотвращает излом, перетирание и повреждения от летящего щебня, сохраняет минимальный радиус изгиба при ходу заднего моста. Материал рукава - маслобензостойкая резина (EPDM у части производителей), рассчитанная на рабочее давление пневмосистемы до 1,0 МПа (10 атм) и эксплуатацию в диапазоне температур от

-

50

-50 °C до

+

80

+80 °C. Фитинги изготовлены из стали с антикоррозийным покрытием. Шланг устанавливается между неподвижной магистральной трубкой и тормозной камерой заднего моста, обеспечивая подачу сжатого воздуха при перемещении моста относительно рамы. Монтаж осуществляется гаечными ключами размера 22 мм. Сторона установки - задний мост, левая и правая стороны (деталь одинаковая для обеих сторон). Шланг совместим с тормозными камерами типов 20/20 и 30/30, устанавливаемыми на заднюю ось автобусов ПАЗ, а также с мостами производства РЗАА (Рязанский автоагрегатный завод).

Применяемость:

Автомобили: ПАЗ 3205, ПАЗ 3205-10, ПАЗ 3205-20, ПАЗ 3205-30, ПАЗ 3205-40, ПАЗ 3205-50, ПАЗ 3205-60, ПАЗ 3205-70, ПАЗ 32051, ПАЗ 32053, ПАЗ 32053-04, ПАЗ 32053-05, ПАЗ 32053-07, ПАЗ 32053-08, ПАЗ 32053-20, ПАЗ 32053-27, ПАЗ 32053-57, ПАЗ 32053-67, ПАЗ 32053-70, ПАЗ 32053-77, ПАЗ 32053-80, ПАЗ 320530, ПАЗ 320530-02, ПАЗ 320530-04, ПАЗ 320530-07, ПАЗ 320530-12, ПАЗ 320530-22, ПАЗ 32054, ПАЗ 32054-03, ПАЗ 32054-04, ПАЗ 32054-05, ПАЗ 32054-07, ПАЗ 32054-08, ПАЗ 320540, ПАЗ 320540-02, ПАЗ 320540-04, ПАЗ 320540-07, ПАЗ 320540-12, ПАЗ 320540-22, ПАЗ 320570-02.

Двигатели: ЗМЗ-5234.10, ЗМЗ-52342.10, ЗМЗ-5245.10, ММЗ-245.7, ММЗ-245.9, ЯМЗ-534, ЯМЗ-5341, ЯМЗ-5342, ЯМЗ-5344, ЯМЗ-53423, ЯМЗ-53443.
